Пневматические компоненты INOVANCE

Комбинированный блок подготовки воздуха серии KK с подключением G1/8–1/2 и степенью фильтрации 5 мкм.

Присоединение: G1/8–1/2 · Степень фильтрации: 5 мкм · Рабочее давление: 0,05–0,85 МПа

Фильтр серии QF с присоединением G1/8–1/2, степенью фильтрации 5 мкм и рабочим давлением 1 МПа.

Присоединение: G1/8–1/2 · Степень фильтрации: 5 мкм · Рабочее давление: 1 МПа

Влагоотделитель серии QD с присоединением G1/4–1/2 и максимальным рабочим давлением 1 МПа.

Присоединение: G1/4–1/2 · Максимальное рабочее давление: 1 МПа

Фильтр-регулятор серии QW с присоединением G1/8–1/2, фильтрацией 5 мкм и рабочим давлением 0,05–0,85 МПа.

Присоединение: G1/8–1/2 · Степень фильтрации: 5 мкм · Рабочее давление: 0,05–0,85 МПа

Регулятор серии QR с присоединением G1/8–1/2, диапазоном давления 0,05–0,85 МПа и максимальным рабочим давлением 1 МПа.

Присоединение: G1/8–1/2 · Диапазон давления: 0,05–0,85 МПа · Максимальное рабочее давление: 1 МПа

Регулятор серии QP с присоединением PT1/8–3/8, давлением 0,005–0,8 МПа, чувствительностью ±0,2 % и повторяемостью ±0,5 % полной шкалы.

Присоединение: PT1/8–3/8 · Рабочее давление: 0,005–0,8 МПа · Чувствительность: ±0,2 % полной шкалы

Маслораспылитель серии QL с присоединением G1/8–1/2 и максимальным рабочим давлением 1 МПа.

Присоединение: G1/8–1/2 · Максимальное рабочее давление: 1 МПа

Пропорциональный клапан давления серии VMP с диапазонами 0,005–0,1, 0,005–0,5 и 0,005–0,9 МПа и повторяемостью ±0,5 %.

Рабочее давление: 0,005–0,1; 0,005–0,5; 0,005–0,9 МПа · Присоединение: PT1/4, 1/2 · Точность повторения: ±0,5 % полной шкалы

Электромагнитный клапан IPV200 мощностью 0,2 Вт (экономия энергии 80 %), ресурсом свыше 50 млн циклов и светодиодным индикатором.

Мощность: 0,2 Вт · Максимальный ток: 30 мА · Ресурс: более 50 млн циклов

Распределители VA малой мощности (0,9 Вт) шириной корпуса 10, 15 и 18 мм, 5/2 и 5/3, 24 В DC.

Потребляемая мощность: 0,9 Вт · Диапазон давления: 0,15–0,7 МПа · Ширина корпуса: 10, 15, 18 мм

Распределители VAD малой мощности (0,9 Вт) с нижним подключением, шириной корпуса 10, 15 и 18 мм.

Потребляемая мощность: 0,9 Вт · Диапазон давления: 0,15–0,7 МПа · Ширина корпуса: 10, 15, 18 мм

Трёхходовые электромагнитные клапаны VB шириной корпуса 18, 22, 27 и 34 мм на давление 0,15–0,8 МПа.

Тип клапана: 3/2 · Диапазон давления: 0,15–0,8 МПа · Максимальная частота: 5 Гц

Электромагнитные клапаны VC шириной корпуса 18, 22, 27 и 34 мм, 5/2 и 5/3, давление 0,15–0,8 МПа.

Тип клапана: 5/2 и 5/3 · Диапазон давления: 0,15–0,8 МПа · Максимальная частота: 5 Гц

Электромагнитный клапан VD шириной корпуса 18 мм, 5/2 и 5/3, мощность 2 Вт.

Ширина корпуса: 18 мм · Cv: 0,67 (3-позиц. 0,5) · Мощность: 2 Вт

Интегрированные блоки клапанов VAG и VCG с индивидуальным подключением на 2–14 распределителей.

Число распределителей: 2–14 · Исполнения: VAG, VCG

Блоки клапанов VAF, VCF и VDF с 25-контактным разъёмом на 24 распределителя и модулем шины.

Число распределителей: до 24 · Разъём: 25 контактов · Исполнения: VAF, VCF, VDF

Клапан прямого действия VG с Cv 0,18, мощностью 4,5 Вт и давлением 0–0,7 МПа.

Cv: 0,18 · Мощность: 4,5 Вт · Давление: 0–0,7 МПа

Клапан прямого действия VP с Cv 0,25, мощностью 2,5 Вт и диапазоном давления от –0,1 до +0,6 МПа (вакуум и давление).

Cv: 0,25 · Мощность: 2,5 Вт · Давление: –0,1…+0,6 МПа

Двухходовой клапан VH прямого действия для воздуха, корпус из алюминия или пластика, 24 В DC.

Среда: воздух · Температура среды: от –10 до +60 °C · Давление: 0–1,0 МПа

Пилотный двухходовой клапан VJA для воздуха, воды, масла и горячих сред, корпус из алюминия, С37 или нержавеющей стали.

Диаметр: 10 мм · Давление: 0–1,0 МПа · Присоединение: PT1/8, 3/8, 1/2

Латунный двухходовой клапан VIA прямого действия для воздуха, воды и масла, 24 В DC или 220 В AC.

Корпус: латунь · Присоединение: G1/8, 1/4, 3/8 · Давление: 0–0,8 МПа

Мембранный двухходовой клапан VQA с латунным или нержавеющим корпусом, G3/8–G2, диаметры 16–40 мм.

Присоединение: G3/8–G2 · Диаметр: 16, 20, 25, 35, 40 мм · Давление: 0–0,7 МПа

Угловой седельный клапан VL для воды, газов, масел, пара и агрессивных сред при температуре до +180 °C.

Присоединение: G3/8–G2-1/2 · Диаметры: 13, 18, 22, 31, 35, 45, 58 мм · Температура среды: –10…+180 °C

Ручной трёхходовой клапан VK прямого действия с присоединением PT1/8–1/2 на давление до 1,0 МПа.

Тип клапана: 3/2 · Присоединение: PT1/8, 1/4, 3/8, 1/2 · Давление: 0–1,0 МПа

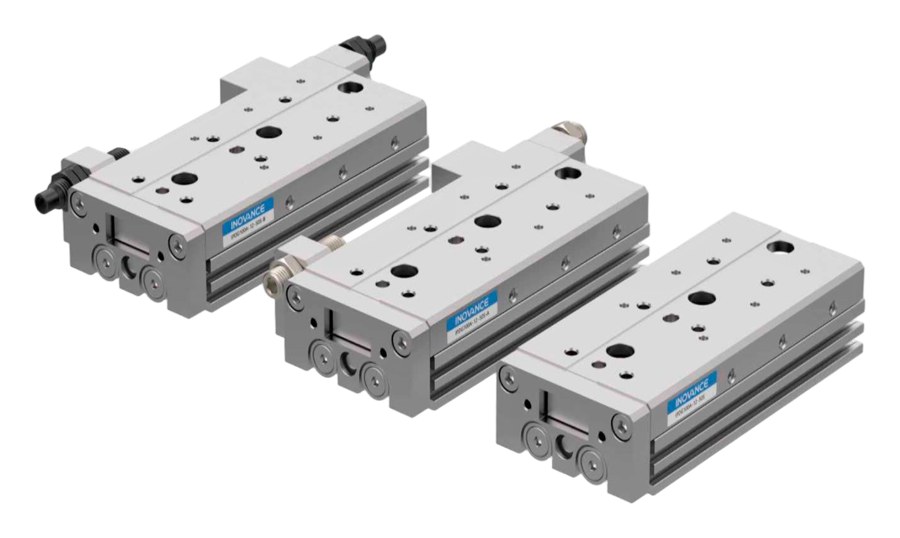

Цилиндр с направляющей IPDG100: высота ниже на 10 %, нагрузка выше на 20–30 %, повторяемость позиционирования менее 0,15 мм.

Повторяемость позиционирования: менее 0,15 мм · Ресурс: более 5 млн циклов · Снижение высоты: на 10 %

Стандартный профильный цилиндр CSA по ISO 15552 диаметром 32–125 мм с ходом до 1500 мм и воздушной амортизацией.

Диаметры поршня: 32–125 мм · Скорость: 50–800 мм/с · Давление: 0,1–1,0 МПа

Стандартный круглый цилиндр CMA (упругое демпфирование) и CMAC (пневматическое) по ISO 6432 диаметром 8–40 мм.

Диаметры CMA: 8, 10, 12, 16, 20, 25, 32, 40 мм · Диаметры CMAC: 16, 20, 25, 32, 40 мм · Скорость: 30–800 мм/с

Штоковый цилиндр CSC диаметром 32–250 мм с регулируемым воздушным демпфированием и ходом до 1500 мм.

Диаметры поршня: 32–250 мм · Скорость: 30–800 мм/с · Давление: 0,15–1,0 МПа

Компактный круглый цилиндр CMB двойного действия диаметром 6–16 мм со штоком и корпусом из нержавеющей стали.

Диаметры поршня: 6, 10, 12, 16 мм · Действие: двойное · Скорость: 50–750 мм/с

Тонкий цилиндр CFA диаметром 12–125 мм с ходом до 300 мм.

Диаметры: 12–125 мм · Скорость: 30–500 мм/с · Давление: 0,15–1,0 МПа

Тонкий штампованный цилиндр CFB диаметром 12–100 мм с ходом до 120 мм.

Диаметры: 12–100 мм · Скорость: 30–500 мм/с · Давление: 0,15–1,0 МПа

Цилиндр CDA для простого монтажа диаметром 10–32 мм с ходом до 60 мм.

Диаметры: 10, 16, 20, 25, 32 мм · Скорость: 30–500 мм/с · Давление: 0,15–1,0 МПа

Цилиндр CDB с блоком фиксации штока от вращения, диаметром 6–32 мм и ходом до 60 мм.

Диаметры: 6, 10, 16, 20, 25, 32 мм · Скорость: 30–500 мм/с · Давление: 0,15–1,0 МПа

Двухштоковый цилиндр CBA диаметром 10–32 мм, выдерживающий большие боковые нагрузки.

Диаметры: 10, 16, 20, 25, 32 мм · Скорость: 30–500 мм/с · Давление: 0,15–1,0 МПа

Двухштоковый цилиндр CBC диаметром 6–32 мм с ходом до 200 мм.

Диаметры: 6, 10, 16, 20, 25, 32 мм · Скорость: 30–500 мм/с · Максимальный ход: 50–200 мм

Цилиндр с двойной направляющей штока CE в двух исполнениях: с подшипниками скольжения (CEM) и линейными подшипниками (CEL).

Диаметры CEM: 6–100 мм · Диаметры CEL: 12–100 мм

Цилиндр-слайдер CHA с микроциркуляционной шариковой направляющей диаметром 6–20 мм для точной сборки.

Диаметры: 6, 10, 16, 20 мм · Скорость: 50–500 мм/с · Давление: 0,15–0,7 МПа

Двухштоковый цилиндр CHB с направляющей диаметром 6–25 мм и ходом до 150 мм.

Диаметры: 6, 8, 12, 16, 20, 25 мм · Скорость: 50–500 мм/с · Давление: 0,15–0,7 МПа

Двухштоковый цилиндр CHC с направляющей диаметром 6–25 мм и ходом до 150 мм.

Диаметры: 6, 8, 12, 16, 20, 25 мм · Скорость: 50–500 мм/с · Давление: 0,15–0,7 МПа

Бесштоковый цилиндр CWA с магнитной связью диаметром 10–40 мм и ходом до 3000 мм.

Диаметры: 10–40 мм · Скорость: 50–400 мм/с · Давление: 0,15–0,7 МПа

Бесштоковый цилиндр CWB с магнитной связью и двойными скользящими направляющими диаметром 16–40 мм.

Диаметры: 16–40 мм · Скорость: 50–400 мм/с · Давление: 0,2–0,7 / 0,25–0,7 МПа

Поворотный цилиндр CR с реечной передачей, повторяемостью ±0,2° (±0,05° с гидравлическим демпфером) и регулировкой угла 0–190°.

Размеры: 10, 20, 30, 50 · Повторяемость: ±0,2° / ±0,05° · Регулировка угла: 0–190°

Параллельный пневмозахват CGA в трёх исполнениях по ходу губки: малый (CGAS), стандартный (CGA) и большой (CGAL).

Исполнения: CGAS, CGA, CGAL · Диаметры CGA: 6–40 мм · Диаметры CGAL: 10–25 мм

Широкий пневмозахват CGB двойного действия с длинным ходом пальца диаметром 10–32 мм, повторяемость ±0,1 мм.

Диаметры: 10–32 мм · Повторяемость: ±0,1 мм · Максимальный ход: 60–150 мм

Пневмозахват CGC параллельного открытия и закрытия с линейной направляющей, диаметром 8–20 мм.

Диаметры: 8, 12, 16, 20 мм · Максимальный ход: 32–80 мм · Давление: 0,1–0,7 МПа

Круглый пневмозахват CGD с клиновым кулачковым приводом, повторяемостью ±0,01 мм и двумя, тремя или четырьмя пальцами.

Исполнения: CGD2, CGD3, CGD4 · Повторяемость: ±0,01 мм · Диаметры CGD3: 16–100 мм

Зажимной цилиндр CQA без поворота (CQAL, CQAR) диаметром 20–40 мм с ходом зажима 5 мм.

Исполнения: CQAL, CQAR · Диаметры: 20, 25, 32, 40 мм · Ход зажима: 5 мм

Зажимной цилиндр CQB диаметром 12–63 мм с повторяемостью позиционирования ±2 %.

Исполнения: CQBL, CQBR · Диаметры: 12–63 мм · Повторяемость позиционирования: ±2 %

Концевые соединения штока CJ (CJB, CJC, CJD, CJE) и гидравлические амортизаторы YA (YAC, YAS, YAD).

Соединения: CJB, CJC, CJD, CJE · Амортизаторы: YAC, YAS, YAD

Индукционные датчики положения SA (двухпроводной), SF (трёхпроводной NPN) и SG (трёхпроводной PNP) со степенью защиты IP67.

Исполнения: SA, SF, SG · Степень защиты: IP67

Вакуумные блоки ZAT в трёх исполнениях: с высоким расходом и вакуумом (GZ), со средним вакуумом (ZD) и с высоким вакуумом (GX).

Диаметры сопла: 0,7; 1,0; 1,2 мм · Максимальный вакуум: –67…–93 кПа · Максимальный поток: 27–40 л/мин

Генераторы вакуума ZB112 и ZB212 с соплом 1,2 мм, вакуумом –84 кПа и потоком 100 и 200 л/мин.

Диаметр сопла: 1,2 мм · Максимальный вакуум: –84 кПа · Максимальный поток: 100 / 200 л/мин

Генератор вакуума ZC с диаметром сопла 0,5–3,0 мм и вакуумом до –91 кПа, с реле давления или без.

Диаметры сопла: 0,5–3,0 мм · Максимальный вакуум: –91 кПа · Реле давления: без реле или CK

Генераторы вакуума ZD в корпусе с глушителем (ZD□B) и без корпуса (ZD□D), вакуум до –88 кПа.

Исполнения: ZD□B, ZD□D · Максимальный вакуум: S: –88 кПа; L: –48 кПа · Максимальный поток: 75 / 140 л/мин

Генератор вакуума ZE с соплом 0,5 или 0,7 мм, вакуумом –85 кПа (S) или –48 кПа (L) и потоком 21 л/мин.

Диаметры сопла: 0,5; 0,7 мм · Максимальный вакуум: S: –85 кПа; L: –48 кПа · Максимальный поток: 21 л/мин

Вакуумные присоски ZK: плоские (ZK-□-U), плоские с рёбрами жёсткости (ZK-□-C) и гофрированные 1,5 (ZK-□-B) из нитрильного каучука или силикона.

Плоская (U): 2–50 мм · С рёбрами (C): 10–50 мм · Гофра 1,5 (B): 6–50 мм

Бесконтактные присоски ZJB размером 180×80 и 180×180 мм с подушкой из ППУ, POM или PEEK.

Размеры: 180×80 мм; 180×180 мм · Высота: 55 мм; 45 мм · Материал подушки: HM (ППУ), PM (POM), PK (PEEK)

Цанговый штуцер MP для трубки ø4–16 мм и мини-штуцер MP-C для трубки ø4 и ø6 мм.

Диаметры трубки MP: 4, 6, 8, 10, 12, 16 мм · Диаметры трубки MP-C: 4, 6 мм · Давление: 0–1,0 МПа

Резьбовые фитинги MB с резьбой PT1/8–3/4 для давления до 1,0 МПа и температуры до 150 °C.

Резьба: PT1/8, 1/4, 3/8, 1/2, 3/4 · Давление: 0–1,0 МПа · Температура: 0–150 °C

Быстроразъёмные соединения MD: розетки MDSP, MDSM и штекеры MDPP, MDPM.

Типы: MDSP, MDPP, MDSM, MDPM · Резьба MDSM/MDPM: PT1/4, 3/8, 1/2

Универсальный металлический глушитель XTSL, миниатюрный металлический XTSLM и пластиковый MSP.

Типы: XTSL, XTSLM, MSP · Резьба: М5×0,8; 1/8; 1/4; 3/8; 1/2

Коллектор MTR на 2, 4, 8 и 12 каналов с резьбой М5×0,8.

Каналы: 2, 4, 8, 12 · Резьба: М5×0,8

Вакуумные фильтры ZPC100 и ZPC200 со степенью фильтрации 10 мкм для трубки ø4–8 мм.

Фильтрация: 10 мкм · ZPC100: ø4 мм, 20 л/мин · ZPC200: ø6, ø8 мм, 50 л/мин

Дроссели MS: угловой MSL, угловой с обратным клапаном MSM, линейный с обратным клапаном MSA и мини-версия MSL-C.

Типы: MSL, MSM, MSA, MSL-C · Диаметры трубок: ø4–12 мм

Односторонние клапаны MPCV (C, F, U), пневматический обратный клапан MPKF и двухпозиционный клапан MHV.

MPCV: C, F, U · MPKF: ø6, ø8 мм; резьба 1/8, 1/4 · MHV: ø6–12 мм

Пневмошланги из полиуретана MPU, MTPU, спиральный MPCU и из нейлона MPA.

Типы: MPU, MTPU, MPCU, MPA · Диаметры (MPU): ø4–16 мм · Диаметры (MPCU): ø6–12 мм

Механическое реле давления KS на 0,1–0,4 и 0,1–0,6 МПа с повторяемостью ±0,05 МПа, IP40.

Диапазон: 0,1–0,4; 0,1–0,6 МПа · Повторяемость: ±0,05 МПа · Степень защиты: IP40

Электронное реле давления KP2 (–0,1…1 МПа, ±0,2 %) и KP5 (–101…100 кПа, ±0,5 %), IP40.

KP2: –0,1…1 МПа, ±0,2 % · KP5: –101…100 кПа, ±0,5 % · Степень защиты: IP40

Манометр с переключателем GRS с резьбой 1/8 и 1/4 и диапазоном установки давления 0,1–0,8 МПа.

Резьба: 1/8, 1/4 · Диапазон установки: 0,1–0,8 МПа

Реле расхода воздуха MPF2A с диапазонами от 1–10 до 600–12000 л/мин, точностью ±5 % и ±1,5 % полной шкалы.

Диапазоны расхода: 1–12000 л/мин · Температура: 0–50 °C

Реле протока воды MPF3W с диапазонами 0,5–4 … 50–250 л/мин, точностью ±3 % и температурой среды 0–90 °C.

Диапазоны расхода: 0,5–250 л/мин · Температура: 0–90 °C · Точность: ±3 % полной шкалы
