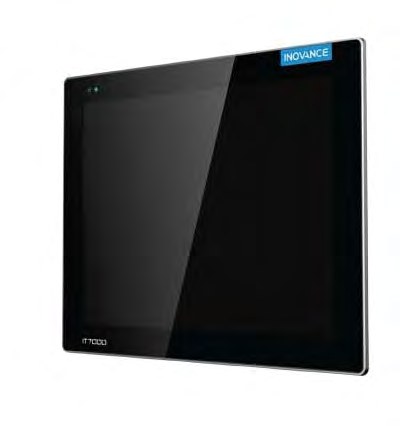

ЧМИ INOVANCE IT7150E (15 дюймов)
Панель оператора с 15-дюймовым экраном 1024×768, алюминиевым корпусом, процессором Cortex A8 1 ГГц и портом Ethernet.
IT7150E — старшая панель серии IT7000: 15-дюймовый цветной экран с разрешением 1024×768, яркостью 300 кд/м² и светодиодной подсветкой с ресурсом 50 000 часов. Корпус выполнен из алюминиевого сплава, задняя крышка — из листового металла; лицевая панель защищена по IP65.
Панель оснащена процессором Cortex A8 1 ГГц, 256 МБ памяти DDR3 и 256 МБ флэш-памяти, тремя последовательными портами, адаптивным Ethernet-портом 10/100 Мбит/с, портами USB типа A и B и слотом Micro SD. Номинальный ток — 1 А при питании 24 В.
Для отладки в панели предусмотрено моделирование в онлайн- и офлайн-режимах, а при работе с ПЛК Inovance можно загружать и обновлять программу контроллера прямо на месте. Проекты создаются в InoTouchPad, обмен с контроллерами — по Modbus.
Особенности
- Операционная система на основе Linux с интерфейсом в стиле Android
- Настройка собственного оформления экранов, векторные значки, скрипты
- Удалённый доступ к экрану панели по VNC
- Связь с контроллером по протоколу Modbus
- Обновление микропрограммы, экранов и рецептов с USB-накопителя
- Программирование в среде InoTouchPad
- Онлайн- и офлайн-моделирование проекта
- Мониторинг ПЛК и загрузка/выгрузка программ ПЛК Inovance
- Алюминиевый корпус, лицевая панель IP65
Основные параметры
| Диагональ экрана | 15″ |
| Разрешение | 1024×768, 24-битный цвет |
| Яркость | 300 кд/м² |
| Срок службы подсветки | 50 000 ч |
| Процессор | Cortex A8 1 ГГц |
| Память | 256 МБ DDR3, 256 МБ Flash |
| Питание | 24 В DC, 1 А |
| Степень защиты | лицевая панель IP65, задняя крышка IP20 |
| Габариты | 367,8×294,8×53 мм |
| Установочный вырез | 352×279 мм |
| Рабочая температура | 0–50 °C |
Модели серии IT7150E
Документация IT7150E
- Руководство пользователя IT7150EPDF, 2 страницы, на русском языке, 0,5 МБ
