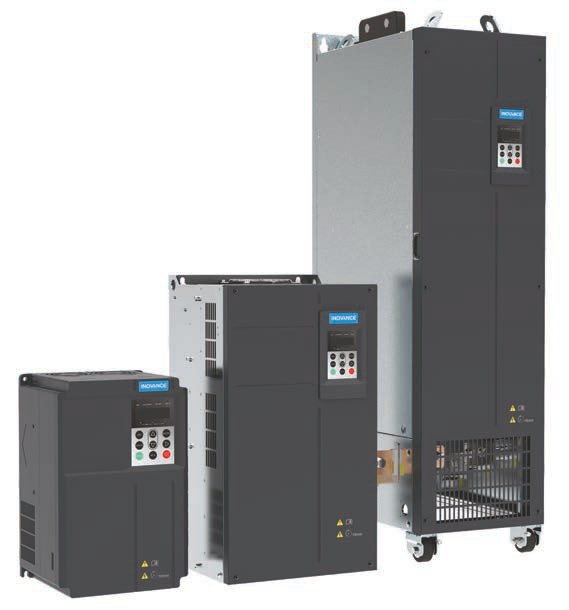

Преобразователь частоты для кранов INOVANCE CS710
Специализированный преобразователь частоты для подъёмных механизмов: разомкнутый и замкнутый контур, 3×380–480 В, 0,4–450 кВт, функции управления тормозом и защиты от перегруза.
CS710 — частотный преобразователь для кранового привода: мостовые и козловые краны, строительные подъёмники. Привод работает как в разомкнутом контуре (V/F, SVC), так и в замкнутом (FVC), пусковой момент 150 % при 0,25 Гц (SVC) и 180 % при 0 Гц (FVC).
В прошивку включены специальные функции подъёмников: логика управления тормозом, режим малой нагрузки, электронный моторпотенциометр, защита от перегруза, предварительное намагничивание, входы конечных выключателей и (в специальной версии) защита от раскачивания груза.
Встроенный тормозной прерыватель устанавливается на модели до 75 кВт включительно; для 90–400 кВт нужен внешний модуль. Дроссель звена постоянного тока встроен с 18,5 кВт; платы защищены покрытием для сред 3C2 и 3S2.
Особенности
- Управление V/F, SVC и замкнутый вектор FVC
- Логика управления тормозом
- Режим малой нагрузки, электронный моторпотенциометр
- Защита от перегруза и предварительное намагничивание
- Входы конечных выключателей хода
- Линейные и S-образные кривые разгона и торможения
- Коммуникации Modbus-RTU, PROFIBUS-DP, CANopen, CANlink, PROFINET
- Встроенный тормозной прерыватель до 75 кВт
- Встроенный дроссель постоянного тока от 18,5 кВт
- Работа при температуре до 50 °C, монтаж в проём шкафа 0,4–160 кВт
Основные параметры
| Питание | 3×380–480 В |
| Диапазон мощности | 0,4–450 кВт |
| Управление | V/F, SVC, FVC |
| Пусковой момент | 150 % при 0,25 Гц (SVC); 180 % при 0 Гц (FVC) |
| Максимальная выходная частота | 150 Гц |
Для запроса стоимости направьте запрос на почту zapros@b2b-assistant.ru
Документация CS710
- Брошюра CS710PDF, 8 страниц, на английском языке, 1,2 МБ
- Руководство пользователя CS710 (на английском)PDF, 251 страница, на английском языке, по запросу
- Руководство пользователя CS710 (на русском)PDF, 255 страниц, на русском языке, 13,5 МБ
