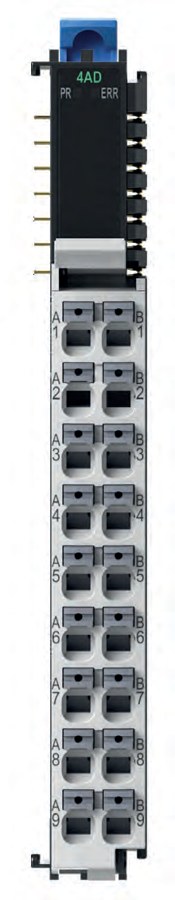

Аналоговые модули INOVANCE GL20: GL20-4AD и GL20-4DA
Четырёхканальные модули аналогового ввода GL20-4AD и вывода GL20-4DA с разрешением 16 бит, сигналами по напряжению и по току.
Аналоговые модули GL20 принимают и формируют унифицированные сигналы по напряжению и по току. GL20-4AD измеряет четыре сигнала, GL20-4DA выдаёт четыре сигнала; тип сигнала задаётся настройкой канала.
Разрешение обоих модулей — 16 бит, основная погрешность при 25 °C составляет ±0,1 % от диапазона. Для токового входа 4–20 мА поддерживается обнаружение обрыва линии, для выходов — защита от перегрева и контроль обрыва или короткого замыкания.
Все каналы модуля электрически изолированы от шины и от питания, а между собой каналы не разделены. Диапазоны и цифровое представление значений выбираются в конфигурации, по умолчанию значения представлены в диапазоне от −20000 до 20000 с возможностью перехода на диапазон ±32000.
Особенности
- 4 канала ввода (GL20-4AD) или 4 канала вывода (GL20-4DA)
- Разрешение 16 бит
- Напряжение: ±10 В, 0–10 В, ±5 В, 0–5 В, 1–5 В
- Ток: 0–20 мА, 4–20 мА, у входного модуля ещё ±20 мА
- Погрешность ±0,1 % при 25 °C
- Настройка отдельных каналов, диагностика и фильтрация сигнала
- Время опроса 250 мкс на четыре канала
Основные параметры
| Число каналов | 4 |
| Разрешение | 16 бит |
| Сигналы по напряжению | ±10 В, 0–10 В, ±5 В, 0–5 В, 1–5 В |
| Сигналы по току | 0–20 мА, 4–20 мА (вход также ±20 мА) |
| Основная погрешность при 25 °C | ±0,1 % |
| Питание клемм | 24 В DC (20,4–28,8 В) |
| Рабочая температура | −20…+55 °C |
| Степень защиты | IP20 |
Модели серии GL20 аналоговые
Аналоговые модули GL20
| Модель | Назначение | Каналов | Код |
|---|---|---|---|
| GL20-4AD | аналоговый ввод | 4 | 01440288 |
| GL20-4DA | аналоговый вывод | 4 | 01440287 |
Документация GL20 аналоговые
- Брошюра GL20PDF, 28 страниц, на английском языке, 2,7 МБ
- Руководство пользователя GL20-4ADPDF, 22 страницы, на английском языке, 1,1 МБ
- Руководство пользователя GL20-4DAPDF, 22 страницы, на английском языке, 1,1 МБ
