Модули дискретного вывода INOVANCE GL20: транзисторные и релейные
Транзисторные выходные модули PNP и NPN на 8, 16 и 32 канала и релейный модуль на 8 каналов в линейке GL20.
Выходные модули GL20 управляют исполнительными устройствами: контакторами, электромагнитными клапанами, сигнальными лампами. Транзисторные модули выпускаются в исполнении PNP (ключ на положительном полюсе) и NPN (ключ на отрицательном полюсе) на 8, 16 и 32 канала, нагрузочная способность канала — 0,5 А при 24 В.
Выходы защищены от короткого замыкания и перегрузки, а время аппаратного срабатывания составляет 100 мкс. При остановке сети модуль выдаёт нулевые значения, сохраняет последнее значение или выставляет заранее заданное состояние — режим выбирается в настройках.
Для коммутации цепей, где нужна сухая контактная группа и напряжение до 250 В переменного тока, предназначен релейный модуль GL20-0008ER на 8 каналов. Варианты с индексом M на 32 выхода подключаются через внешнюю клеммную колодку T024-K.
Особенности
- Транзисторные выходы PNP и NPN на 8, 16 и 32 канала
- Релейный модуль на 8 каналов для сухих контактов и напряжения до 250 В переменного тока
- Защита от короткого замыкания и перегрузки по току у транзисторных выходов
- Время аппаратного срабатывания транзисторных выходов 100 мкс
- Режим выходов при остановке: ноль, последнее значение или заданное значение
- Светодиод состояния на каждом канале
- Исполнение M с внешней клеммной колодкой T024-K
Основные параметры
| Число выходов | 8, 16 или 32 |
| Тип выхода | транзистор PNP или NPN; реле (сухой контакт) |
| Напряжение выхода | 24 В DC ±10 % |
| Ток канала (резистивная нагрузка) | 0,5 А (транзисторные модули) |
| Время срабатывания | 100 мкс (транзистор), около 15 мс (реле) |
| Рабочая температура | −20…+55 °C |
| Степень защиты | IP20 |
Модели серии GL20 дискретные выходы
Модули дискретного вывода GL20
| Модель | Выходов | Тип | Код |
|---|---|---|---|
| GL20-0008ETP | 8 | транзистор PNP | 01440380 |
| GL20-0008ETN | 8 | транзистор NPN | 01440379 |
| GL20-0016ETP | 16 | транзистор PNP | 01440292 |
| GL20-0016ETN | 16 | транзистор NPN | 01440293 |

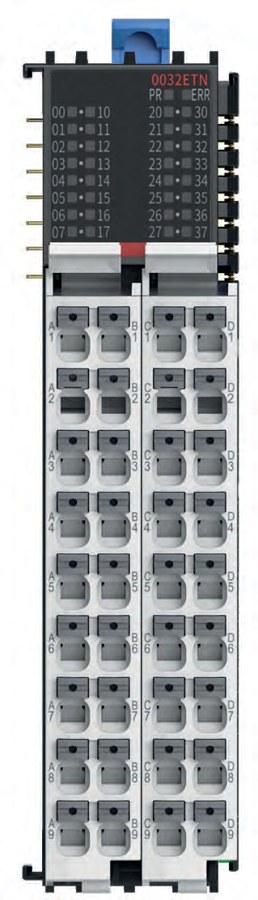

| GL20-0032ETN | 32 | транзистор NPN | 01440467 |
| GL20-0032ETN-M | 32 | транзистор NPN | 01440377 |
| GL20-0008ER | 8 | реле | 01440334 |
Расшифровка обозначения
| GL | универсальный локальный модуль |
| 20 | серия 20 |
| 0008 / 0016 / 0032 | число выходов (8 / 16 / 32) |
| ETP | транзисторный выход PNP |
| ETN | транзисторный выход NPN |
| ER | релейный выход |
| M | подключение через внешнюю клеммную колодку |
Документация GL20 дискретные выходы
- Брошюра GL20PDF, 28 страниц, на английском языке, 2,7 МБ
- Руководство пользователя GL20-0008ETNPDF, 23 страницы, на английском языке, 1,2 МБ
- Руководство пользователя GL20-0016ETNPDF, 20 страниц, на английском языке, 1,1 МБ
- Руководство пользователя GL20-0016ETPPDF, 20 страниц, на английском языке, 1,1 МБ
