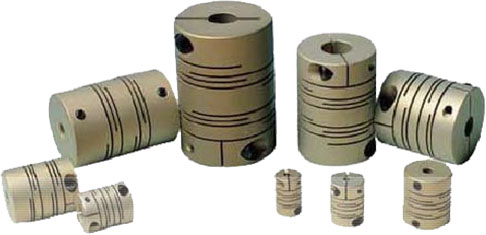

Гибкая миниатюрная радиальная муфта SRB

Гибкая муфта радиального типа изготовлена из высокопрочного алюминиевого сплава (Al7075- T6) и имеет неразъемную конструкцию.
Гибкая миниатюрная радиальная муфта SRB

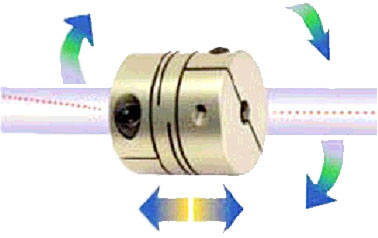

Особенности миниатюрной радиальной муфты серии SRB
• Минимальный свободный ход
• Полная компенсация эксцентриситета, углового и осевого перемещений благодаря пружинящему действию радиальной конструкции.
• Высокопрочный алюминиевый сплав (Al 7075-T6) обеспечивает высокую жесткость на кручение и высокий крутящий момент. Возможно исполнение муфт из алюминиевого сплава и нержавеющей стали.
• Может применяться в устройствах с большим количеством оборотов обеспечивая точную соосность и низкий момент инерции.
• Муфты одинаково работают в прямом и обратном направлениях, не требуют обслуживания.
• Высокая износостойкость и устойчивость к
воздействию масла и химических реагентов.    Регистрация промышленного образца 0237181

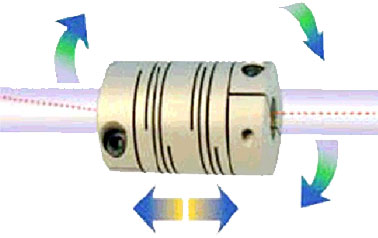

Особенности миниатюрной радиальной муфты серии SRB
Особенности миниатюрной радиальной муфты серии SRB

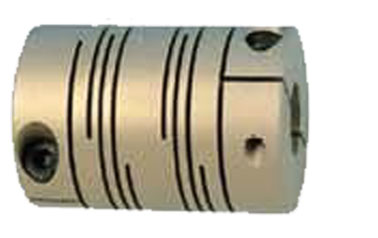

Конструкция и материал муфты серии SRB
Конструкция и материал муфты серии SRB
с зажимом
со стопорным винтом

Корпус 1: нержавеющая сталь
Корпус 2: высокопрочный алюминиевый
сплав (Al7075-T6), анодированный

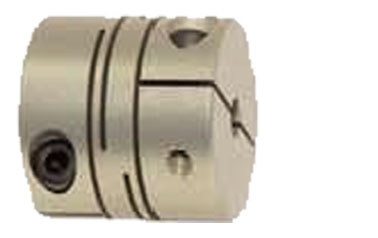

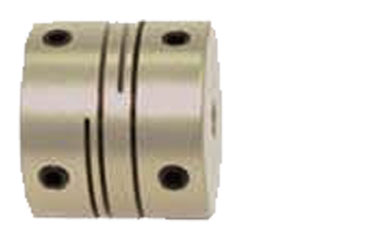

Конструкция и материал муфты серии SRBM
Конструкция и материал муфты серии SRBM
Конструкция и материал муфты серии SRBM
с зажимом
со стопорным винтом
Корпус: высокопрочный алюминиевый
сплав (Al7075-T6), анодированный

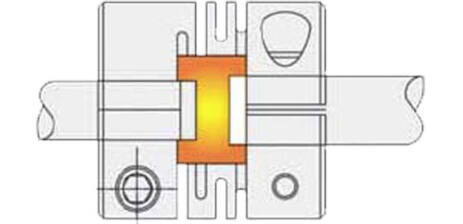

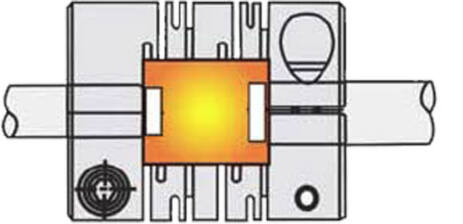

Гибкая миниатюрная муфта разгруженного типа
Гибкая миниатюрная муфта разгруженного типа
Гибкая миниатюрная муфта разгруженного типа
*Простота сборки благодаря широкой прорези внутри муфты
Как заказать муфту серии SRB

SRB - 22C
№ изделия
6 х 8
Диаметр вала
*В форме заказа укажите диаметр концов обоих валов

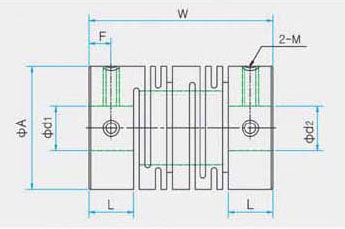

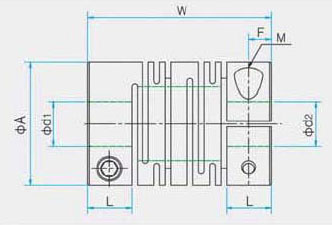

Гибкая миниатюрная радиальная муфта серии SRB
SRB_-__С (с зажимом)
SRB - __ (со стопорным винтом)
Гибкая миниатюрная радиальная муфта серии SRB
Гибкая миниатюрная радиальная муфта серии SRB
Стандарты и характеристики муфты серии SRB
Для серий муфт: SRBM-12C, SRBM-16C, SRBM-19C, SRBM-22C, SRBM-26C, SRBM-32C, SRBMS-12C,  SRBMS-16C,  SRBMS-19C,
SRBMS-22C, SRBMS-26C, SRBMS-32C, SRBM-12, SRBM-16, SRBM-19, SRBM-22, SRBM-26, SRBM-32.
Стандарты и характеристики муфты серии SRB

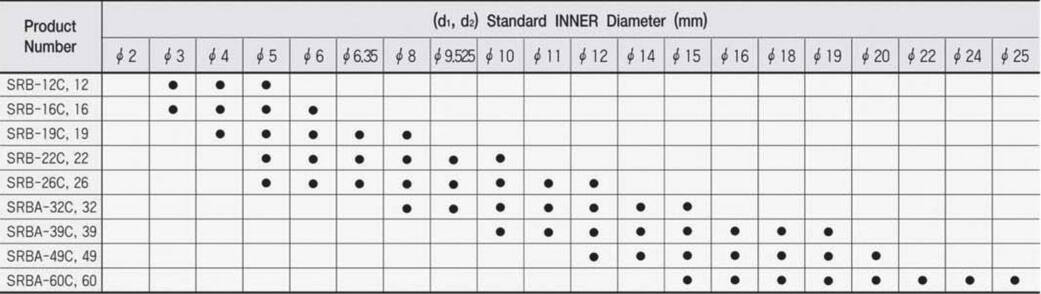

Стандартный внутренний диаметр радиальной муфты
Для серий: SRB-12C, SRB-16C, SRB-19C,  SRB-22C, SRB-26C, SRBA-32C, SRBA-39C, SRBA-49C, SRBA-60C.
Стандартный внутренний диаметр радиальной муфты
  • Возможно исполнение с внутренним диаметром в дюумах
  • Возможно исполнение со шпонкой
  • Возможно исполнение с нестандартным внутренним диаметром
  • Внутренний диаметр муфт серий SRBA- и SRBB одинаков.

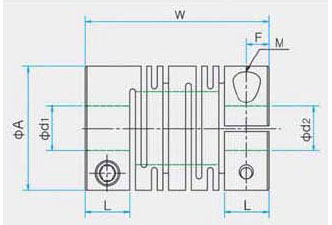

Гибкая миниатюрная радиальная муфта серии SRBS
SRBS-__С (с зажимом)
SRBS - __ (со стопорным винтом)
Гибкая миниатюрная радиальная муфта серии SRBS
Гибкая миниатюрная радиальная муфта серии SRBM

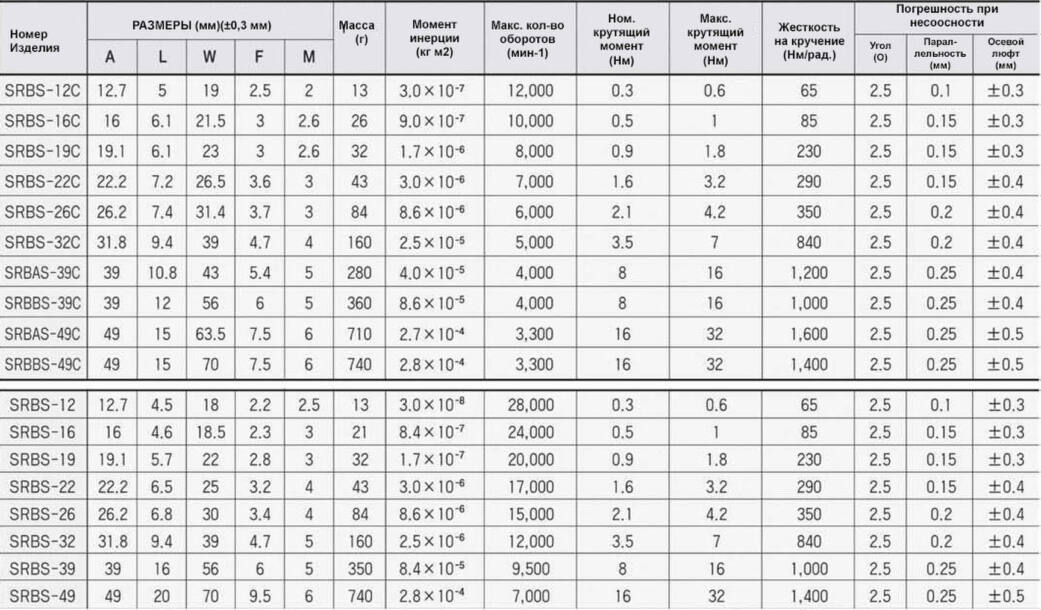

Стандарты и характеристики муфты серии SRBS
Для серий муфт: SRBS- 12C, SRBS- l6С, SRBS-19C, SRBS-22C, SRBS-26C, SRBS-32C, SRBAC-39, CARBS-39C, SRBAC- 49,
CARBS- 49C, STRIPS-12, STRIPS-16, STRIPS- 19, SRBS-22, SRBS-26, SRBS- 32, SRBS- 39, SRBS- 49
Стандарты и характеристики муфты серии SRBS

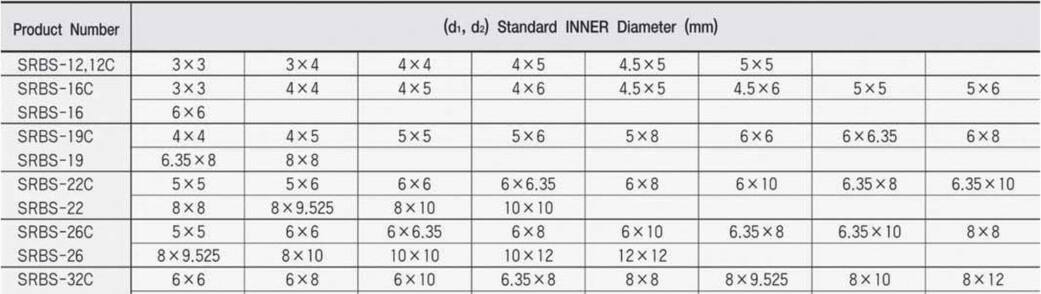

Стандартный внутренний диаметр радиальной муфты
Для серии: SRBS-12.12C, SRBS-16G, SRBS-16,  SRBS-19C, SRBS-19,  SRBS-22C, SRBS-22,  SRBS-26C, SRBS-26,  SRBS-32C, SRBS-32,  SRBAS-39C.39, SRBAS-49C.49
Стандартный внутренний диаметр радиальной муфты

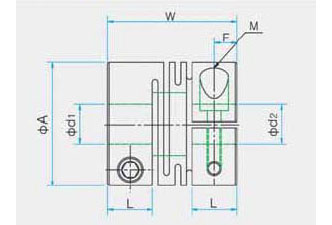

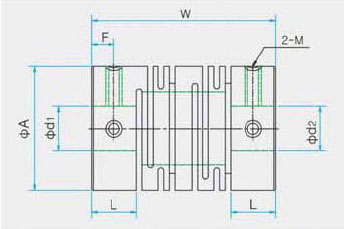

Гибкая миниатюрная радиальная муфта серии SRBM
SRBM(S)-__С
SRBM - __
Гибкая миниатюрная радиальная муфта серии SRBM

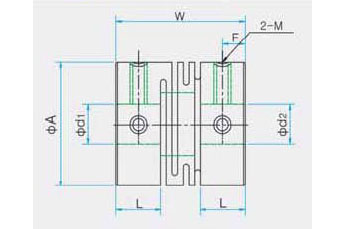

Гибкая миниатюрная радиальная муфта серии SRBS
Материал: AL 7075-Т6, нержавеющая сталь
Материал: AL 7075-T6

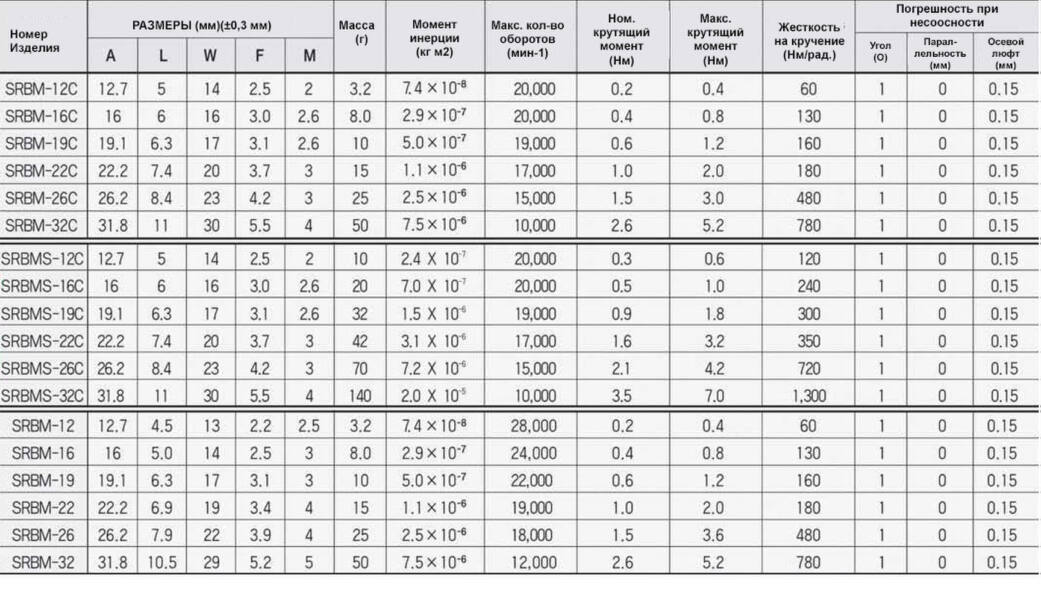

Стандарты и характеристики муфтв серии SRBM
Для серии: SRBM-I2C, SRBM-16C, SRBM-I9C, SRBM-22C, SRBM-26C,  SRBM-32C,  SRBMS-12C,  SRBMS-16C,
SRBMS-19C, SRBMS-22C,  SRBMS-26C, SRBMS-32C, SRBM-12, SRBM-16,  SRBM-19,  SRBM-22,  SRBM-26, SRBM-32.
Стандарты и характеристики муфтв серии SRBM

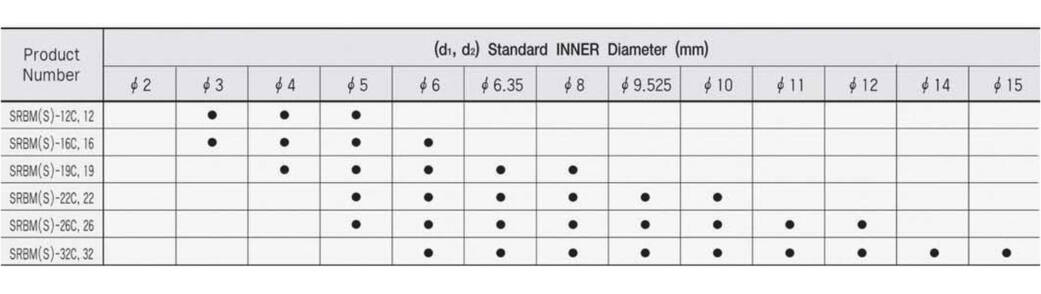

Стандартный внутренний диаметр радиальной муфты
Для серии: SRBM(S)-I2C, SRBM(S)-16C, SRBM(S)-I9C, SRBM(S)-22C, SRBM(S)-26C,  SRBM(S)-32C,  SRBM(S)-12C,  SRBM(S)-16C, SRBM(S)-19C, SRBM(S)-22C,  SRBM(S)-26C, SRBM(S)-32C, SRBM(S)-12, SRBM(S)-16,  SRBM(S)-19,  SRBM(S)-22,  SRBM(S)-26, SRBM(S)-32.
Стандартный внутренний диаметр радиальной муфты
  • Возможно исполнение с внутренним диаметром в дюймах.
  • Возможно исполнение со шпонкой.
  • Возможно исполнение с нестандартным внутренним диаметром.
Стандартный внутренний диаметр радиальной муфты
