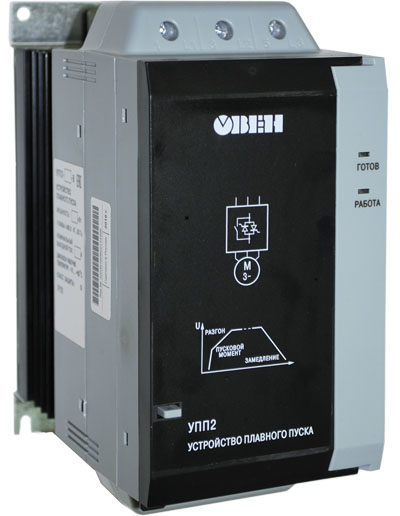

Компактные устройства плавного пуска ОВЕН серии УПП2
Устройства плавного пуска ОВЕН УПП2 предназначено для плавного (безударного) пуска и останова нагруженных электродвигателей в приводах: насосов, вентиляторов, конвейеров, транспортеров, центрифуг, компрессоров, дробилок, мельниц и др.
устройства плавного пуска ОВЕН серии УПП2
Модификация
Мощность, кВт
Номинальный ток, А
Допустимая кратность пускового тока, %
Время между
запусками, с
Нормальный режим
Тяжелый режим
УПП2-7К5-В
7,5
1816400354
УПП2-15К-В
15
3431
УПП2-18К-В
18
4237
УПП2-22К-В
224846
УПП2-30К-В
306048
УПП2-37К-В
377567594
УПП2-45К-В
458572
УПП2-55К-В
5510092
УПП2-75К-В
75140116
УПП2-90К-В
90170138
УПП2-110К-В
110200160

Технические характеристики устройства плавного пуска ОВЕН УПП2

Пусковой крутящий момент: 0...70 % Мном
Время разгона: 2…20 сек
Время торможения: 2…20 сек
Управляющее напряжение: 110…240 В (2-проводное управление) и 380…440 В (3-проводное управление) переменного тока
Сетевое напряжение: 200…440 В
Степень защиты: IP20 (до 30 кВт), IP00 (30…110 кВт)
Метод управления: Тиристорное по двум фазам
Способ настройки: Три поворотных переключателя
Рабочий диапазон сетевого напряжения: 3×170…480 В
Частота сети: 47…63 Гц
Время работы без байпаса: 2…20 с (во время разгона и торможения)
Число пусков в час: 8
Мощность потребления, не более: 4 Вт
Напряжение логических входов управления N1, N2 (переменный ток): 94…300 В AC
Выходное реле коммутирующая способность реле (кл. 13, 14): 6 А при 30 В постоянного тока
Выходное реле коммутирующая способность реле (кл. 13, 14): 2 А при 400 В переменного тока категории АС11
Электрическая прочность изоляции: 3000 В
Диапазон температур окружающей среды: -10…+60 °С
Способ охлаждения: Естественная конвекция
Относительная влажность при 20 °С: 95 %
Монтаж: Вертикальный ±30 °
Температурный диапазон хранения: -20…+80 °С
Преимущества устройства плавного пуска ОВЕН УПП2

• Плавный пуск двигателя (2…20 сек).
• Плавный останов двигателя (2…20 сек).
• Регулировка пускового момента (30…70 %).
• Отключение двигателя при срабатывании: Системы контроля фаз сети./ Системы контроля частоты сети.
• Легкая установка на DIN-рейку устройств до 30 кВт.
• Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
• 2- или 3-проводное управление запуском/остановом.
• Отличный ресурс по запускам (до 4-x Iном в течение 20 секунд при тяжелом режиме работы).
• Совместимость с системами электропитания с соединением по схеме «треугольник» и заземлением.
• Широкий диапазон рабочих температур.

Режимы работы устройства плавного пуска ОВЕН серии УПП2
Нормальный режим работы:
Вентилятор центробежный
Дробилка
Компрессор
Компрессор винтовой (без нагрузки)
Конвейер вертикальный
Конвейер ленточный (незагруженный)
Лебедка
Миксер высокоскоростной
Миксер низкоскоростной
Пилорама
Пресс
Сепаратор
Станок сверлильный, токарный
Строгальная машина
Тяжёлый режим работы:
Вентилятор высокого давления
Конвейер ленточный (загруженный)
Мешалка для жидкостей
Насос погружной
Насос центробежный
Шнек

Устройство и принцип действия УПП2

устройства плавного пуска ОВЕН серии УПП2

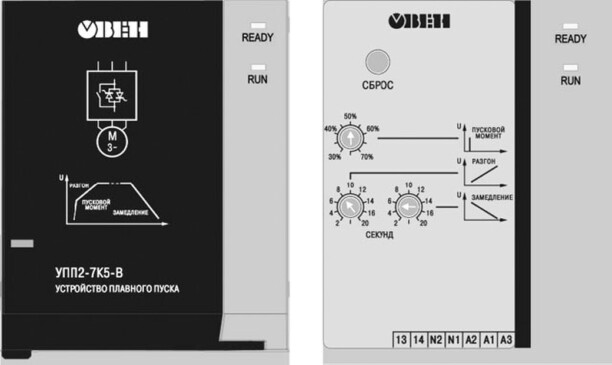

УПП2 состоит из двух неразъемных частей: пластмассового корпуса со схемой управления и металлического радиатора, смонтированного на силовых компонентах. На радиаторе размещены элементы для крепления прибора на DIN-рейку 35 мм или на стену. Лицевая панель УПП2 защищена дверцей. За дверцей расположены органы управления - кнопка ручного сброса и поворотные переключатели для раздельного задания следующих величин:
• времени разгона и замедления;
• пускового крутящего момента;

Индикация текущих режимов функционирования осуществляется индикаторами «READY» и «RUN»
Ошибка работы УПП2 индуцируется миганием индикатора «READY» и отключением двигателя по несоответствию:
- контроля фаз сети – мигание 1 раз;
- отклонению частоты сетевого напряжения – мигание 6 раз.
Сброс режима «Защита» после устранения причины производится нажатием кнопки «Сброс».
Монтаж и установка устройства плавного пуска УПП2

Монтаж устройства плавного пуска необходимо производить только при отключенном питании прибора и всех подключенных к нему устройств. Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ. К эксплуатации и техобслуживанию прибора допускаются лица, изучившие данное руководство, прошедшие обучение и проверку знаний по вопросам охраны труда в соответствии с «Типовым положением об обучении по вопросам охраны труда» (НПАОП 0.00-4.12) и имеющие группу допуска не ниже ІІІ согласно «Правил безопасной эксплуатации электроустановок потребителей» (НПАОП 40.1-1.21). На открытых контактах клемм прибора при любом режиме эксплуатации, присутствует напряжение, опасное для жизни.

устройства плавного пуска ОВЕН серии УПП2
При монтаже устройства плавного пуска в шкафу, рекомендуемое расстояние между приборами 80 мм
устройства плавного пуска ОВЕН серии УПП2
При монтаже устройства плавного пуска в шкафу, рекомендуемое расстояние сверху и снизу не менее 30 мм
устройства плавного пуска ОВЕН серии УПП2
Не рекомендуется размещать устройство плавного пуска в горизонтальном положении. В случае необходимости размещения упп в горизонтальном положении допустимый ток нагрузки не более 50% от номинального.
устройства плавного пуска ОВЕН серии УПП2
При монтаже устройств плавного пуска допускается размещать их вплотную друг к другу.
Указания по монтажу и эксплуатации устройства плавного пуска ОВЕН серии УПП2

1 Установите прибор вертикально на DIN-рейку или поверхность. Приборы номинальной мощностью более 30 кВт устанавливаются только на поверхность. При установке необходимо обеспечить зазор не менее 50 мм сверху и снизу от прибора.
2 Подключения электрических цепей УПП2 производить строго в следующем порядке:
• подключить заземление;
• двигатель к клеммам Т1, Т2, Т3;
• напряжение питания схемы управления к клеммам А1, А2, А3;
• управляющее напряжение к клеммам N1 и N2.
• питающую сеть к клеммам L1, L2, L3;
3 Техническое обслуживание прибора проводится обслуживающим персоналом постоянно в процессе эксплуатации в соответствии с «Правилами эксплуатации электроустановок потребителей», не реже одного раза в 6 месяцев и включает выполнение следующих операций:
• очистку корпуса прибора, а также его клемм от пыли, грязи и посторонних предметов;
• проверку качества крепления прибора на DIN-рейке или на поверхности монтажной панели;
• проверку качества подключения внешних связей к клеммам.

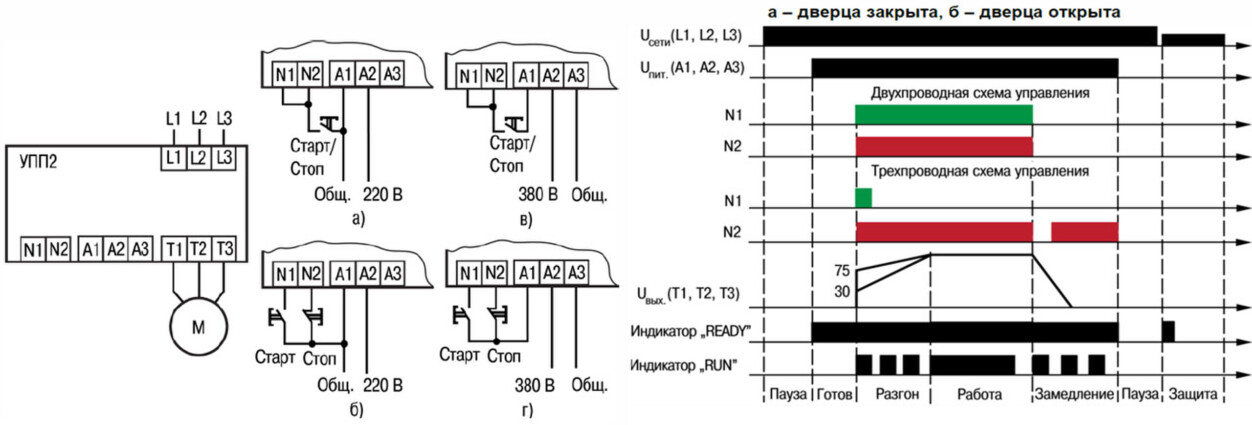

Подключение устройства плавного пуска УПП2
устройства плавного пуска ОВЕН серии УПП2
Все модификации УПП2 оснащены трехфазным входом подключения сетевого напряжения (клеммы L1, L2 и L3), трехфазным выходом подключения двигателя (клеммы T1, T2 и T3), входом подключения питания схемы управления (клеммы А1,А2 и А3), двумя входами управления (клеммы N1 и N2), релейным выходом (клеммы 13 и 14) и клеммой заземления.

Принцип действия прибора основан на фазовом методе регулирования траектории нарастания и снижения напряжения питания нагруженного двигателя. Плавный пуск двигателя осуществляется подачей управляющего напряжения на клеммы N1, N2 по двухпроводной или трехпроводной схеме. А плавный останов двигателя осуществляется снятием управляющего напряжения.
Указания по монтажу и эксплуатации

1 Установите прибор вертикально на DIN-рейку, обеспечив свободный доступ воздуха к боковым поверхностям прибора и надежно защелкните фиксатор.
2 Подключения производить строго в следующем порядке:
• питающая сеть к клеммам L1, L2, L3;
• двигатель к клеммам Т1, Т2, Т3;
• управляющее напряжение к клеммам А1 и А2.
3 Техническое обслуживание прибора проводится обслуживающим персоналом постоянно в процессе эксплуатации в соответствии с «Правилами эксплуатации электроустановок потребителей», не реже одного раза в 6 месяцев и включает выполнение следующих операций:
• очистку корпуса прибора, а также его клеммников от пыли, грязи и посторонних предметов;
• проверку качества крепления прибора к щиту управления;
• проверку качества подключения внешних связей к клеммникам.
Обнаруженные при осмотре недостатки следует немедленно устранить.
При выполнении работ по техническому обслуживанию прибора соблюдать меры безопасности.
Габаритно-присоединительные размеры устройства плавного пуска ОВЕН серии УПП2

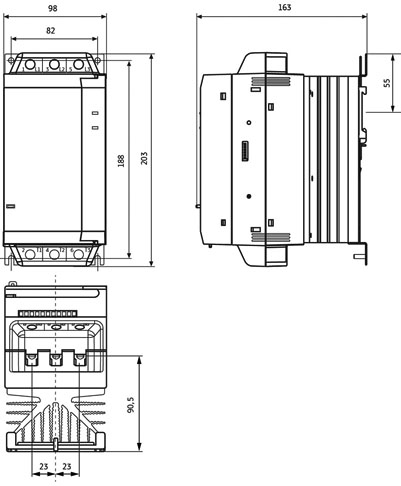

УПП2-7К5-В, УПП2-15К-В, УПП2-18К-В, УПП2-22К-В, УПП2-30К-В

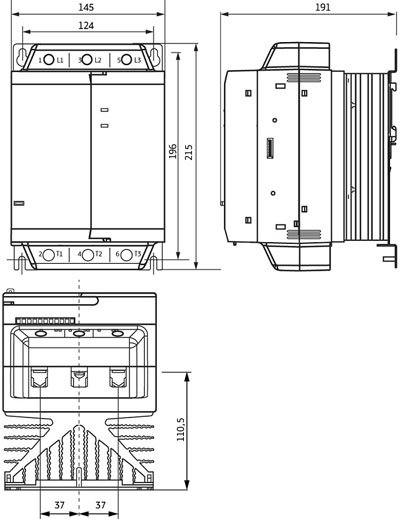

УПП2-37К-В, УПП2-45К-В, УПП2-55К-В

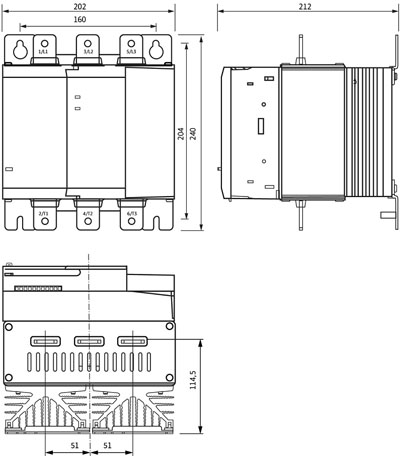

УПП2-75К-В, УПП2-90К-В, УПП2-110К-В
устройства плавного пуска ОВЕН серии УПП2
устройства плавного пуска ОВЕН серии УПП2
устройства плавного пуска ОВЕН серии УПП2
Размеры: 203×98×163 мм (В×Ш×Г)
Масса: 2 кг
Размеры: 215×145×191 мм (В×Ш×Г)
Масса: 4,3 кг
Размеры: 240×145×191 мм (В×Ш×Г)
Масса: 6,1 кг
