Векторный преобразователь частоты ОВЕН серии ПЧВ3
Частотный преобразователь ОВЕН серии ПЧВ3 предназначен для преобразования сетевого трёхфазного или однофазного переменного тока частотой 50 (60) Гц в трёхфазный ток частотой до 400 Гц. ПЧВ3 применяют для плавного пуска и регулирования скорости вращения асинхронного или синхронного двигателя за счет создания на выходе преобразователя электрического напряжения заданной частоты. Преобразователи частоты векторные ПЧВ3 предназначены для управления приводами насосов и вентиляторов в промышленности, жилищно-коммунальном и сельском хозяйстве, на транспорте, а также в других областях. ПЧВ3 предназначен для работы со всеми стандартными трехфазными асинхронными электродвигателями, а так же синхронными, с постоянными магнитами, электродвигателями общепромышленного назначения в диапазоне мощностей от 0,25 до 90 кВт.
Преобразователь частоты ПЧВ3
Технические характеристики ПЧВ3
Питание от сети (клеммы L1, L2, L3)

Напряжение питания: В 1ф/3ф×200 …240 переменного тока ±10 %, 3×380 … 480 переменного тока ±10 %
Частота напряжения питания: 50 / 60±5 % Гц
Частота включений по входу L1, L2, L3: Не более 1- 2 раз в минуту
Перегрузочная способность: 110 % - 1 мин, 135 % - 2 сек

Выходные характеристики (U, V, W)
Выходное напряжение: 0 - 100 % напряжения питания
Частота выходного сигнала: 0… 400 (режим U/f); 0… 200 (режим V).
Количество коммутаций нагрузки к выходу: Без ограничений
Время разгона / замедления, сек: 0,05… 3600

Цифровые входы

Количество цифровых входов: 4
Логика: PNP или NPN
Уровень напряжения: 0 … 24 В
Максимальное напряжение на входе: 28 Впостоянного тока
Входное сопротивление:  ≈ 4 кОм
Цифровой вход 29 - вход термистора (рnp): Отказ: > 2,9 кОм; норма: < 800 Ом

Аналоговые входы

Количество аналоговых входов: 2
Режимы: Клемма 53: напряжение или ток, Клемма 54: напряжение или ток
Уровень напряжения: 0… 10 В
Входное сопротивление: ~ 10 кОм
Уровень тока: 0 … 20; 4 … 20 мА
Входное сопротивление:  ~ 200 Ом
Относительная погрешность:  ± 0,5 %
Максимальное напряжение: 20 В
Максимальный ток: 29 мА
Разрешение аналоговых входов: 12 бит

Аналоговый/цифровой выход

Количество программируемых выходов: 2
Диапазон по току:  0 … 20; 4 … 20 мА
Максимальное сопротивление нагрузки: 500 Ом
Максимальное напряжение: 17 В
Относительная погрешность: ± 0,4 %
Разрешающая способность: бит 12

Встроенный источник питания

Выходное напряжение:  10,5±0,5; 24±4,0 В
Максимальная нагрузка: (10 В),  25 мА
Максимальная нагрузка: (24 В),  85 мА

Выходные реле

Количество программируемых реле: 2
Максимальная нагрузка: 240 В переменного тока, 2 А

Длина кабеля

Максимальная длина кабеля двигателя: экранированного 25 м, неэкранированного 50 м

Корпус

Степень защиты корпуса по ГОСТ 14254: IP20 (IP21 с опцией), IP54
Вибрация: 1 g
Максимально-допустимая температура окружающей среды: от минус 20 до +50 °C, до 11 кВт, от минус 10 до + 50 °C, более 11 кВт

Технические характеристики управления
Способ управления: Скалярное (U/f) или векторное (V)
Выходная частота:  0… 400 (U/f), 0 … 200 (V) Гц
Шаг установки частоты: 0,1 Гц
Шаг изменения выходной частоты: 0,1 Гц
Частота коммутации: 2 … 16 кГц
Компенсация крутящего момента в %: Автоматическая / стартовая компенсация от минус 400 до 399.
Компенсация скольжения: Автоматическая / Номинальная компенсация от минус 400 до 399.
Фиксированная частота: 0,1 … 400 Гц
Уровень защиты по выходному току: 50 … 200 % от номинального значения тока
Динамическое торможение: Постоянным или переменным током
Вольт-частотная характеристика: U/f Программируемая, до 6 точек
Номинальные значения тока входа/выхода
Напряжение питания: 1 / 3 фазы 220В
Напряжение питания 3 фазы 380В
Модификация ПЧВ3, IP20
Номинальный входной
ток ПЧВ, А
Номинальный выходной
ток ПЧВ, А
ПЧВ3-К25-Б
2,8 / 1,8
1,1 / 1,5
ПЧВ3-К37-Б
3,4 / 2,4
1,6 / 2,2
ПЧВ3-К75-Б
6,6 / 4,6
3,1 / 4,2
ПЧВ3-1К5-Б
10,7 / 7,5
5,1 / 6,8
ПЧВ3-2К2-Б
14,2 / 10,6
7,2 / 9,7
ПЧВ3-3К7-Б
20,4 / 16,8
11,4 / 15,3
ПЧВ3-5К5-Б
24,2
22,0
ПЧВ3-7К5-Б
30,8
28
ПЧВ3-11К-Б
46,2
42
Модификация ПЧВ3, IP20
Номинальный входной
ток ПЧВ, А
Номинальный выходной
ток ПЧВ, А
ПЧВ3-К37-В
1,3
1,2
ПЧВ3-К75-В
2,3
2,2
ПЧВ3-1К5-В
3,9
3,7
ПЧВ3-2К2-В
5,2
5,3
ПЧВ3-3К0-В
6,9
7,2
ПЧВ3-4К0-В
9,1
9,0
ПЧВ3-5К5-В
12,3
12,0
ПЧВ3-7К5-В
16,6
15,5
ПЧВ3-11К-В
24,3
24,0
ПЧВ3-15К-В
32,9
32,0
ПЧВ3-18К-В
38,7
37,5
ПЧВ3-22К-В
45,7
44,0
ПЧВ3-30К-В
62,7
61,0
ПЧВ3-37К-В
77,0
73,0
ПЧВ3-45К-В
92,4
90,0
ПЧВ3-55К-В
113,0
106,0
ПЧВ3-75К-В
154,0
147,0
ПЧВ3-90К-В
182,0
177,0

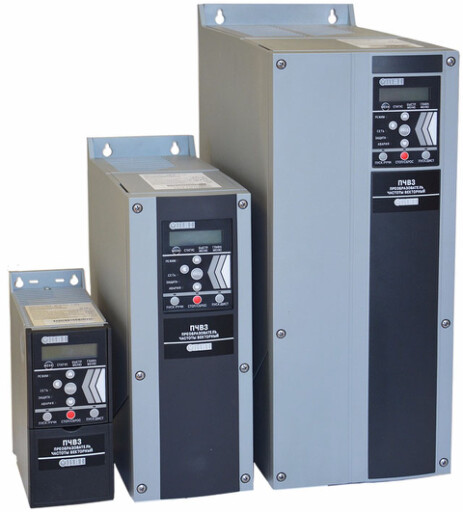

Конструкция преобразователя частоты ОВЕН серии ПЧВ3

Преобразователь частоты ПЧВ3 изготавливается в пластмассовом корпусе.
Преобразователь частоты ПЧВ3

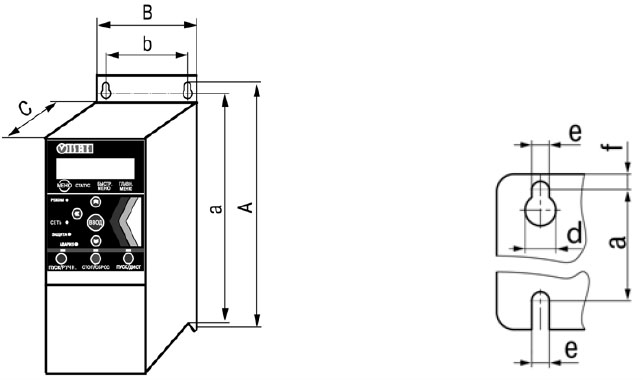

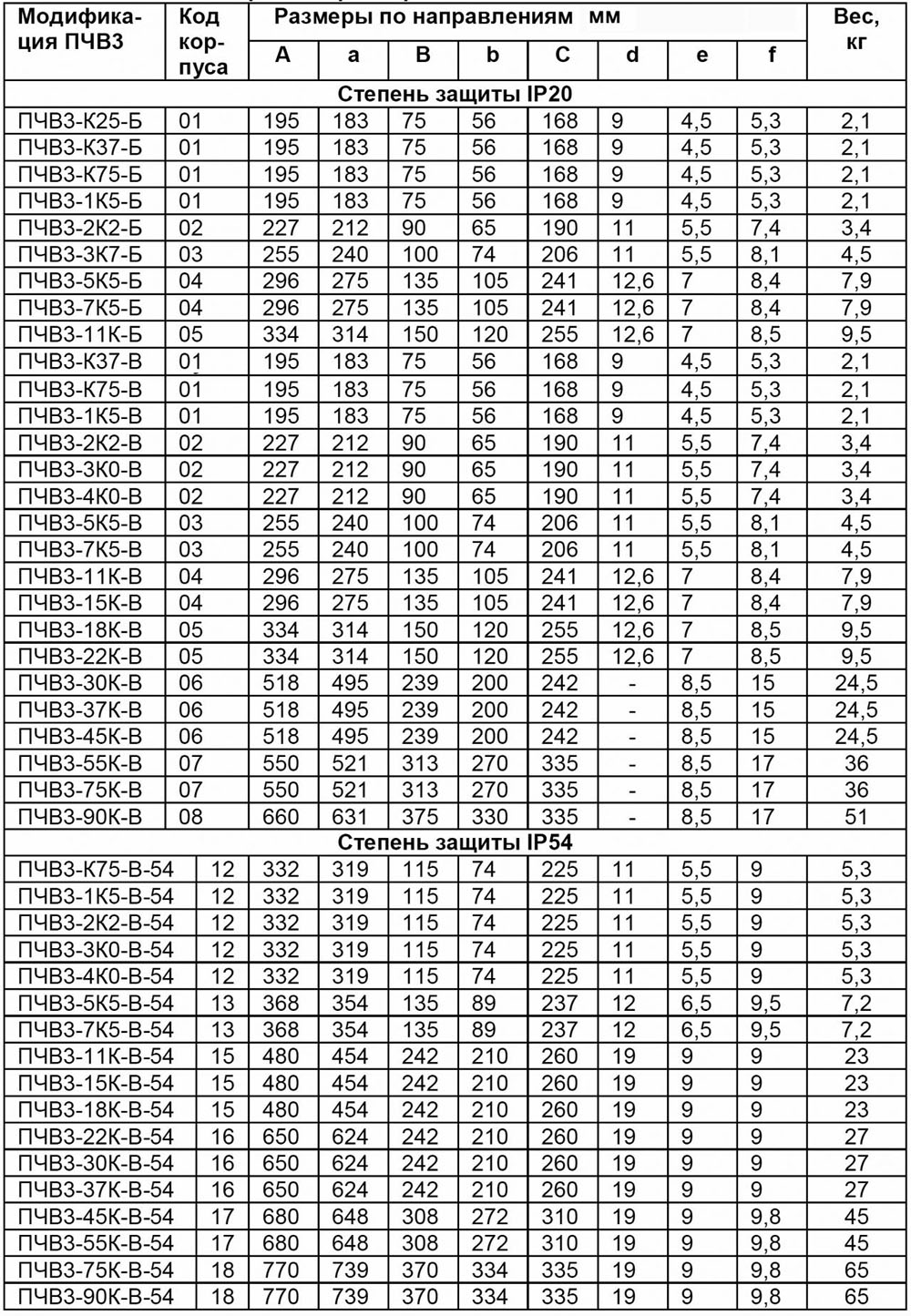

Размеры ПЧВ3
Преобразователь частоты ПЧВ3
Локальная панель оператора ЛПО3

Съемная локальная панель оператора (ЛПО3) предназначена для программирования и управления режимами работы, с помощью органов управления, а так же для отображения, на встроенном жидкокристаллическом индикаторе (ЖКИ),
значений параметров прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов, в исполнении IP20, может комплектоваться одной ЛПО3.
Преобразователь частоты ПЧВ3
Подключение ПЧВ3

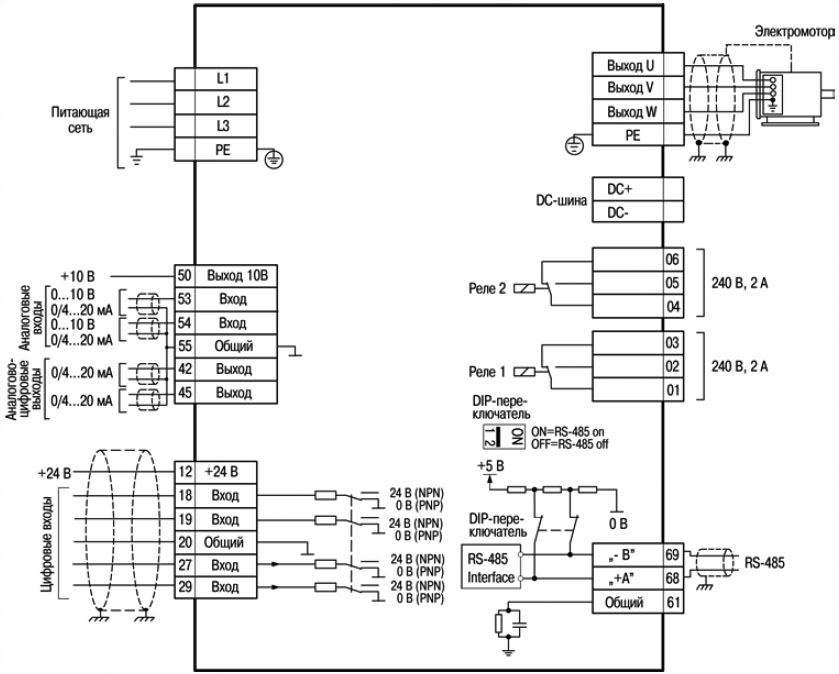

Схема электрических соединений клемм прибора
Преобразователь частоты ПЧВ3
Подключение силовых и сигнальных кабелей

Для подключения к прибору следует использовать экранированные/ бронированные кабели, в том числе, внутри монтажных шкафов. Либо, применить жесткие кабельные каналы для неэкранированных кабелей, раздельно: сигнальных, сетевых, моторных и DC-шины, как показано на рисунке.
Преобразователь частоты ПЧВ3
