Компактные устройства плавного пуска ОВЕН серии УПП1
Компактные устройства плавного пуска ОВЕН УПП1 предназначены для плавного (безударного) пуска и останова нагруженных трёхфазных электродвигателей в приводах: насосов, вентиляторов, компрессоров, конвейеров, транспортеров и т.п.. Устройство плавного пуска ОВЕН УПП1 это удобное и простое в настройке оборудование которое может быть использовано для широкого круга задач.

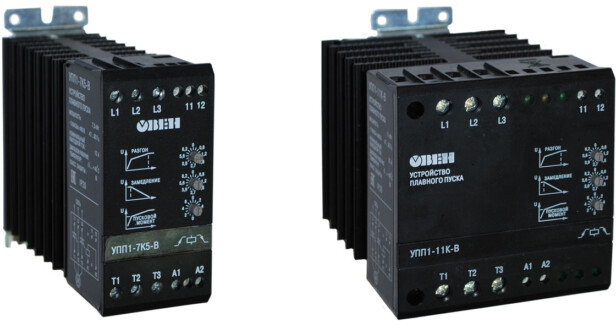

устройства плавного пуска ОВЕН серии УПП1
Тип
Максимальная мощность
Максимальный ток двигателя
Напряжение сети
УПП1-1К5-В
1,5 кВт
З А
400 – 415 В
УПП1-7К5-В
7,5 кВ
15 А
400 – 480 В
УПП1-11К-В
11 кВт
25 А
400 – 480 В

Технические характеристики устройства плавного пуска ОВЕН УПП1

Пусковой крутящий момент: 0…85 % Мном
Время разгона: 0,4…10 сек
Время торможения: 0,4…10 сек
Управляющее напряжение: 24…480 В переменного/постоянного тока
Управляющий ток / максимальная мощность: 15 мА / 2 ВА
Сетевое напряжение: 480 В
Степень защиты: IP20
Метод управления: Тиристорное по двум фазам
Способ настройки: Три поворотных переключателя
Максимальный ток утечки: 5 мА
Минимальный рабочий ток: 50 мА
Управляющее напряжение: 24…480 В переменного/постоянного тока
Управляющий ток / максимальная мощность: 15 мА/2 ВА
Время отклика: 70 мс
Напряжение испытания изоляции: 660 В переменного тока
Номинальное импульсное напряжение: 4 кВ
Категория установки: III
Рассеиваемая мощность макс., Вт, не более: в останове - 4,  в работе: УПП1-1К5-В - 10, в работе УПП1-7К5-В - 45, УПП1-11К-В - 75
Диапазон температур окружающей среды: -5…+40 °С
Способ охлаждения: Естественная конвекция
Монтаж: Вертикальный + / - 30 °
Температурный диапазон для хранения: -20…+80°С
Преимущества устройства плавного пуска ОВЕН УПП1

ОВЕН УПП1
Удобство и простота настроек УПП
• Плавный пуск двигателя (0,4...10 сек).
Плавный останов двигателя (0,4...10 сек).
Регулировка пускового момента.
Импульсный старт для запуска нагруженных двигателей.
Малые габариты УПП
Крепление УПП на DIN-рейку.
Широкий диапазон рабочих температур: -5…+40 °С.
Монтаж и установка устройства плавного пуска УПП1

Монтаж устройства плавного пуска необходимо производить только при отключенном питании прибора и всех подключенных к нему устройств. Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ. К эксплуатации и техобслуживанию прибора допускаются лица, изучившие данное руководство, прошедшие обучение и проверку знаний по вопросам охраны труда в соответствии с «Типовым положением об обучении по вопросам охраны труда» (НПАОП 0.00-4.12) и имеющие группу допуска не ниже ІІІ согласно «Правил безопасной эксплуатации электроустановок потребителей» (НПАОП 40.1-1.21). На открытых контактах клемм прибора при любом режиме эксплуатации, присутствует напряжение, опасное для жизни.

Монтаж и установка устройства плавного пуска УПП1
При монтаже устройства плавного пуска в шкафу, рекомендуемое расстояние между приборами 80 мм
Монтаж и установка устройства плавного пуска УПП1
При монтаже устройства плавного пуска в шкафу, рекомендуемое расстояние сверху и снизу не менее 30 мм
Монтаж и установка устройства плавного пуска УПП1
Не рекомендуется размещать устройство плавного пуска в горизонтальном положении. В случае необходимости размещения упп в горизонтальном положении допустимый ток нагрузки не более 50% от номинального.
Монтаж и установка устройства плавного пуска УПП1
При монтаже устройств плавного пуска допускается размещать их вплотную друг к другу.

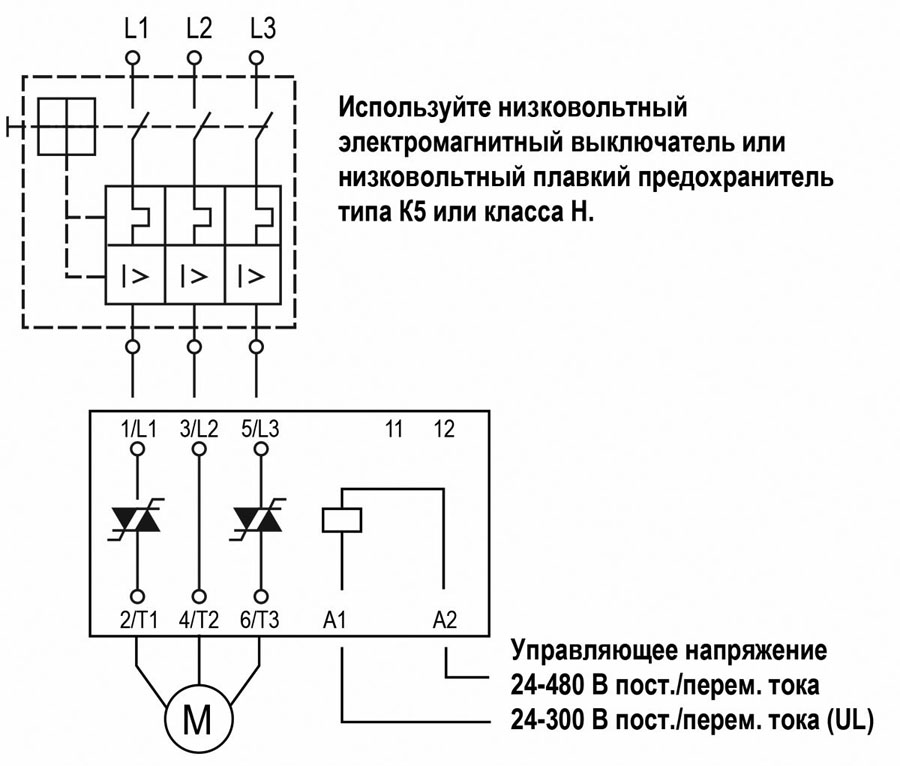

Подключение устройства плавного пуска УПП1
Подключение устройства плавного пуска УПП1
Указания по монтажу и эксплуатации

1 Установите прибор вертикально на DIN-рейку, обеспечив свободный доступ воздуха к боковым поверхностям прибора и надежно защелкните фиксатор.
2 Подключения производить строго в следующем порядке:
• питающая сеть к клеммам L1, L2, L3;
• двигатель к клеммам Т1, Т2, Т3;
• управляющее напряжение к клеммам А1 и А2.
3 Техническое обслуживание прибора проводится обслуживающим персоналом постоянно в процессе эксплуатации в соответствии с «Правилами эксплуатации электроустановок потребителей», не реже одного раза в 6 месяцев и включает выполнение следующих операций:
• очистку корпуса прибора, а также его клеммников от пыли, грязи и посторонних предметов;
• проверку качества крепления прибора к щиту управления;
• проверку качества подключения внешних связей к клеммникам.
Обнаруженные при осмотре недостатки следует немедленно устранить.
При выполнении работ по техническому обслуживанию прибора соблюдать меры безопасности.
Простое и удобное управление устройством плавного пуска УПП1

управление устройством плавного пуска УПП1

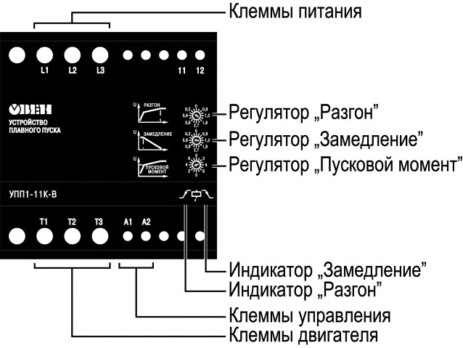

На лицевой панели УПП1 расположены органы управления - поворотные переключатели для раздельного задания следующих величин:
• времени разгона и замедления;
• пускового крутящего момента;
• длительности импульса прямого пуска «Старт».
Индикация текущих режимов функционирования осуществляется индикаторами «Разгон» и «Замедление»
Габаритно-присоединительные размеры устройства плавного пуска УПП1

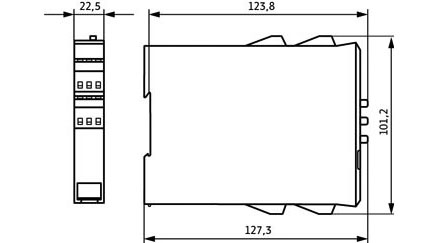

УПП1-1К5-В

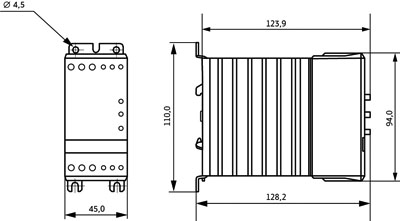

УПП1-7К5-В

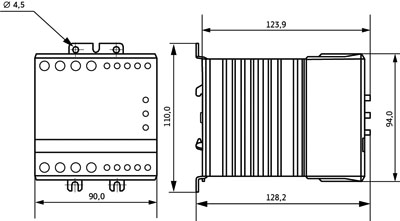

УПП1-11К-В
ОВЕН УПП1
ОВЕН УПП1
ОВЕН УПП1
Размеры: 102×22,5×124 мм (В×Ш×Г)
Масса: 0,25 кг
Размеры: 110×45×128 мм (В×Ш×Г)
Масса: 0,65 кг
Размеры: 110×90×128 мм (В×Ш×Г)
Масса: 1 кг
