Безлюфтовая дисковая (мембранная) муфта SD
Безлюфтовая дисковая (мембранная) муфта SD
Описание свойств муфты
Дисковая муфта обеспечивает большую жёсткость на кручение и исключительную подвижность. Эта высокоточная муфта имеет практически бесконечный срок службы. Муфта используется в высокоточном измерительном оборудовании, системах контроля скорости движения, аналитических весах, динамометрах, точных энкодерах и т.д.
Характеристики дисковой муфты серии SD
Дисковая муфта обеспечивает большую жёсткость на кручение и исключительную подвижность. Эта высокоточная муфта имеет практически бесконечный срок службы. Муфта используется в высокоточном измерительном оборудовании, системах контроля скорости движения, аналитических весах, динамометрах, точных энкодерах и т.д.

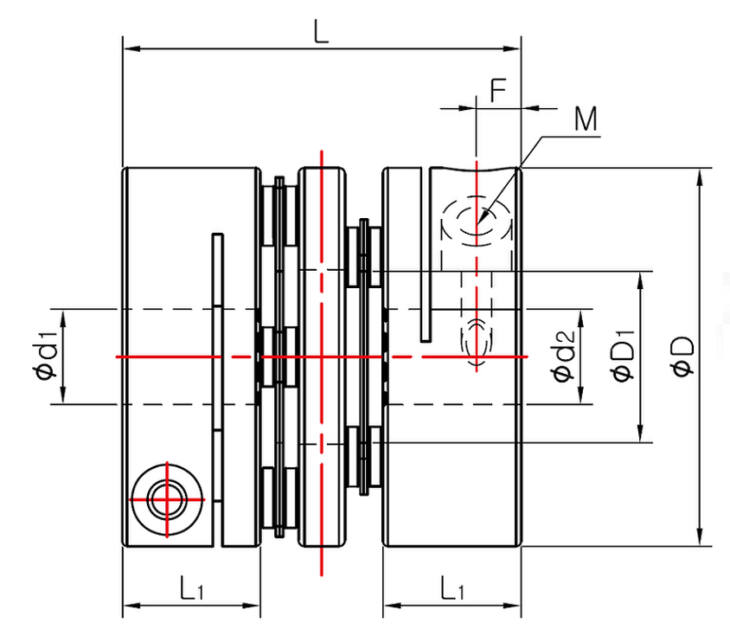

Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SD
Внешний диаметр 16-47мм

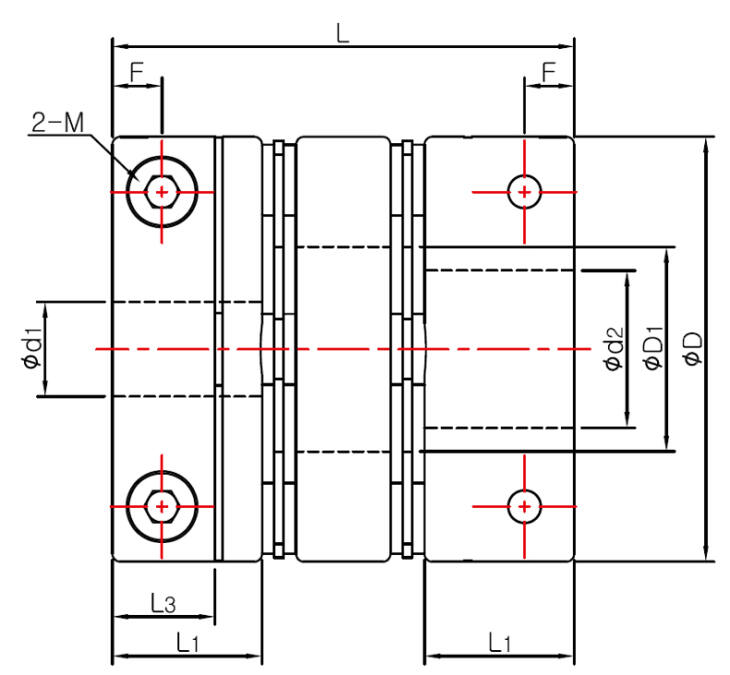

Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SD
Внешний диаметр 54мм
Габаритные и присоединительные размеры безлюфтовой дисковой (мембранной) муфты SD
Технические характеристики дисковой муфты серии SD
Наименование
Размер,мм
Номинальный крутящий момент
(Н*м)
Макс. крутящий момент
(Н*м)
Макс. скорость вращения
(об./мин)
Момент инерции
(кг*м2)
Жесткость на скручивание
(Н*м/рад)
Допустимое смещение осей
(мм)
Перекос
(º)
Масса
(г)
D
D1
L
L1
F
M
SDWA‑16C
16
6.3
21.2
7.8
2,5
2
0,5
1,0
10000
3,3х10-7
200
0.23
9
SDWA‑19C
19
8.4
23.3
8.7
2,9
2,6
0,9
1,8
10000
7,4х10-7
300
0.2
3
14
SDWA‑22C
22.2
9
25
8.7
2,8
2,6
1,1
2,2
10000
1,3х10-6
400
0.2
3
18
SDWA‑26C
26.6
12.2
32.5
10.6
3,4
3
1,5
3,0
9000
3,4х10-6
600
0.3
3
34
SDWA‑31C
31.8
14.4
33.5
11.6
3,7
3
3,0
6,0
8500
7,5х10-6
1300
0.2
3
52
SDWA‑39C
39
17
39.5
13.7
4,3
4
5
10
8000
2,1х10-5
1800
0.2
3
95
Наименование
Размер,мм
Номинальный крутящий момент
(Н*м)
Макс. крутящий момент
(Н*м)
Макс. скорость вращения
(об./мин)
Момент инерции
(кг*м2)
Жесткость на скручивание
(Н*м/рад)
Допустимое смещение осей
(мм)
Перекос
(º)
Масса
(г)
D
D1
L
L1
L3
F
M
SDWC‑42C
42,5
18
46,2
13,7
-
4,3
4
7
14
8000
3,3х10-6
2000
0.32
120
SDWC‑47C
47
20,5
50
16
-
5,2
4
12
24
7000
5,5х10-6
4000
0.2
2
160
SDWC‑54C
54
25
58,6
19
13
6,3
5
22
44
6000
1,2х10-4
7000
0.4
2
280
Наименование
Внутренний диаметр(мм)
3
4
4.5
5
6
6.35
7
8
9
9.525
10
11
12
12.7
14
15
15.875
16
17
18
19
20
24
25
SDWA‑16C
+
+
+
+



















SDWA‑19C
+
+
+
+
+


















SDWA‑22C
+
+
+
+
+

+
+















SDWA‑26C

+

+
+
+
+
+
+
+
+












SDWA‑31C





+
+
+
+
+
+
+
+
+









SDWA‑39C



+
+
+
+
+
+
+
+
+
+
+
+
+
+
+





SDWC‑42C




+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+


SDWC‑47C






+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+

SDWC‑54C










+
+
+
+
+
+
+
+
+
+
+
+
+
+
