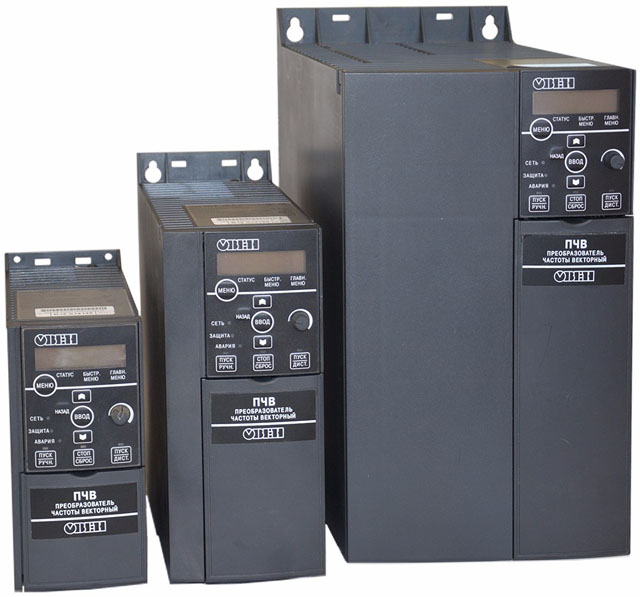

Векторный преобразователь частоты ОВЕН серии ПЧВ2
Частотный преобразователь ОВЕН серии ПЧВ2 предназначен для преобразования сетевого трёхфазного или однофазного переменного тока частотой 50 (60) Гц в трёхфазный ток частотой до 400 Гц. ПЧВ2 применяют для плавного пуска и регулирования скорости вращения асинхронного или синхронного двигателя за счет создания на выходе преобразователя электрического напряжения заданной частоты. Преобразователи частоты векторные ПЧВ2 предназначены для управления приводами насосов и вентиляторов в промышленности, жилищно-коммунальном и сельском хозяйстве, на транспорте, а также в других областях. ПЧВ1 предназначен для частотного управления работой трехфазных асинхронных двигателей с короткозамкнутым ротором, в диапазоне мощностей от 0,18 до 22 кВт. Все модификации ПЧВ1хх и ПЧВ2хх имеют встроенную систему динамического торможения АД, за исключением моделей с мощностями, от 0,18 до 0,75 кВт, включительно.
Преобразователь частоты ПЧВ2
Технические характеристики ПЧВ2
Питание от сети (клеммы L1, L2, L3)

Напряжение питания: В 1ф/3ф×200 …240 переменного тока ±10 %, 3×380 … 480 переменного тока ±10 %
Частота напряжения питания: 50 / 60±5 % Гц
Частота включений по входу L1, L2, L3: Не более 2 раз в минуту
Перегрузочная способность по моменту: длительно 110 %, 150% 1 мин, 160 % - 1 сек

Выходные характеристики (U, V, W)
Выходное напряжение: 0 - 100 % напряжения питания
Частота выходного сигнала: 0… 400 (скалярное управление); 0… 200 (векторное управление).
Количество коммутаций нагрузки к выходу: Без ограничений
Время разгона / замедления, сек: 0,05… 3600

Цифровые входы

Количество цифровых входов: 5
Логика: PNP или NPN
Уровень напряжения: 0 … 24 В
Максимальное напряжение на входе: 28 В постоянного тока
Входное сопротивление:  ≈ 4 кОм
Цифровой вход 29 - вход термистора (рnp): Отказ: > 2,9 кОм; норма: < 800 Ом

Аналоговые входы

Количество аналоговых входов: 2
Режимы: Клемма 53: напряжение или ток, Клемма 60 ток
Рабочий уровень напряжения: 0… 10 В
Входное сопротивление: ~ 10 кОм
Уровень тока: 0 … 20; 4 … 20 мА
Входное сопротивление:  ~ 200 Ом
Относительная погрешность:  ± 0,5 %
Максимальное напряжение: 20 В
Максимальный ток: 29 мА
Разрешение аналоговых входов: 12 бит

Аналоговый/цифровой выход

Количество программируемых выходов: 1
Диапазон по току:  0 … 20; 4 … 20 мА
Максимальное сопротивление нагрузки: 500 Ом
Максимальное напряжение: 17 В
Относительная погрешность: ± 0,4 %
Разрешающая способность: бит 12

Встроенный источник питания

Выходное напряжение:  10,5±0,5; 24±4,0 В
Максимальная нагрузка: (10 В),  25 мА
Максимальная нагрузка: (24 В),  130 мА

Выходные реле

Количество программируемых реле: 1
Максимальная нагрузка: 240 В переменного тока, 2 А

Длина кабеля

Максимальная длина кабеля двигателя: экранированного 25 м, неэкранированного 50 м

Корпус

Степень защиты корпуса по ГОСТ 14254: IP20 (IP21 с опцией), IP54
Вибрация: 1 g
Максимально-допустимая температура окружающей среды: от минус 10 до +50 °C

Технические характеристики управления
Способ управления: Скалярное (U/f) или векторное (V)
Выходная частота:  0… 400 (U/f), 0 … 200 (V) Гц
Шаг установки частоты: 0,1 Гц
Шаг изменения выходной частоты: 0,1 Гц
Частота коммутации: 2 … 16 кГц
Компенсация крутящего момента в %: Автоматическая
Стартовая компенсация: от минус 400 до 399.
Компенсация скольжения: Автоматическая / Номинальная компенсация от минус 400 до 399.
Фиксированная частота: 0,1 … 400 Гц
Уровень защиты по выходному току: 50 … 200 % от номинального значения тока
Динамическое торможение: Постоянным или переменным током
Вольт-частотная характеристика: U/f Программируемая, до 5 точек
Номинальные значения тока входа/выхода
Ступени мощности в меню серии ПЧВ2
Модификации серии ПЧВ1
ПЧВ203-5К5-В
ПЧВ203-7К5-В
ПЧВ204-11К-В
ПЧВ204-15К-В
ПЧВ205-18К-В
ПЧВ205-22К-В
Pдвиг, кВт
7,5
11
15
18,5
22
30
5,5
7,5
11
15
18,5
22
4,0
5,5
7,5
11
15
18,5
3,7
4,0
5,5
7,5
11
15
Номинальные выходные токи ПЧВ2
Модификация
Номинальный входной ток ПЧВ2, А
Номинальный выходной ток ПЧВ2, А
ПЧВ203-5К5-В
19,211,9
ПЧВ203-7К5-В
24,815,3
ПЧВ204-11К-В
3322,9
ПЧВ204-15К-В
4230,7
ПЧВ205-18К-В
34,736,7
ПЧВ205-22К-В
41,242,5
Массогабаритные характеристики преобразователя частоты ОВЕН серии ПЧВ2
Преобразователь частоты ПЧВ2
Модификация
Габаритные размеры
корпуса А×В×С, мм
Присоединительные
размеры, мм
Вес, кг
а
b
ПЧВ203-5К5-В
239×90×194
226
69
3,0
ПЧВ203-7К5-В
239×90×194
226
69
3,0
ПЧВ204-11К-В
292×125×241
272,4
97
6,0
ПЧВ204-15К-В
292×125×241
272,4
97
6,0
ПЧВ205-18К-В
335×165×248
315
140
9,5
ПЧВ205-22К-В
335×165×248
315
140
9,5
Схема подключения частотного преобразователя ПЧВ2
Преобразователь частоты ПЧВ2
Локальная панель оператора ЛПО

Съемная локальная панель оператора (ЛПО) предназначена для программирования и управления режимами работы, с помощью органов управления, а так же для отображения, на встроенном жидкокристаллическом индикаторе (ЖКИ), значений параметров прибора. Запрограммированный ПЧВ может функционировать без ЛПО, поэтому, партия из нескольких ПЧВ может комплектоваться одной ЛПО. ЛПО имеет собственные органы управления: статусную кнопку «МЕНЮ», управления режимами «ПУСК/РУЧН», «СТОП/СБРОС», «ПУСК/ДИСТ» со световыми индикаторами активности и навигационные кнопки «[▲][▼]» и «ВВОД».

ЛПО поставляется по отдельному заказу пользователя. По запросу может быть поставлена ЛПО одной из двух модификаций:
ЛПО1 - с поворотным потенциометром,  Поворотный потенциометр может функционировать в качестве органа управления местным (текущим) заданием, в режиме «ПУСК/РУЧН», либо в качестве программируемого аналогового
входа, в режиме «ПУСК/ДИСТ».
ЛПО2 – с электронным потенциометром на навигационных кнопках «[▲][▼]» (вместо поворотного потенциометра) в качестве органа управления местным (текущим) заданием в режиме «ПУСК/РУЧН». В режиме «ПУСК/ДИСТ»
кнопками можно выбирать странички ЖКИ.
Локальная панель оператора ЛПО1- с поворотным потенциометром
Локальная панель оператора ЛПО2 - с электронным потенциометром
Преобразователь частоты ПЧВ2
Преобразователь частоты ПЧВ2
Подключение силовых и сигнальных кабелей

Для подключения к прибору следует использовать экранированные/ бронированные кабели, в том числе, внутри монтажных шкафов. Либо, применить жесткие кабельные каналы для неэкранированных кабелей, раздельно: сигнальных, сетевых, моторных и DC-шины, как показано на рисунке.
Преобразователь частоты ПЧВ2
Типовая структурная схема привода с ПЧВ

Представленная схема содержит все возможные виды дополнительного оборудования, применяемого совместно с ПЧВ. В реальных схемах управления приводом одновременно могут применяться только отдельные компоненты этой схемы.
